Esta página proporciona una tabla de tamaños de tuberías ERW y una referencia de dimensiones estándar para aplicaciones estructurales, de construcción e industriales. Puede revisar los tamaños comunes de tuberías de acero ERW, incluido el diámetro exterior, el espesor de la pared y el rango de longitud.
Para detalles de fabricación e información de suministro comercial, visite nuestro Página de producto de tubos de acero ERW.
Descripción general de las dimensiones de las tuberías ERW
Las tuberías ERW (soldadas por resistencia eléctrica) se utilizan ampliamente en ingeniería estructural, transporte de agua, cercas, andamios y fabricación industrial en general. En comparación con las tuberías sin costura, las tuberías ERW a menudo se seleccionan por su rentabilidad y uso estructural de gran volumen.
Esta página se centra en las dimensiones y la referencia de tamaño de las tuberías ERW. Para sistemas de tuberías relacionados con la presión, también puede consultar nuestro soluciones de tubos de acero sin costura.
| DN | Diámetro exterior | Tabla de espesor | |||||||||||||||
| una serie | Serie B | Sch 5s |
Sch 10 |
Sch 20 años |
LG | Sch 20 |
Sch 30 |
ETS | Sch 40 |
Sch 60 |
XS | Sch 80 |
Sch 100 |
Sch 120 |
Sch 140 |
Sch 180 |
|
| 32 40 50 |
42.4 48.3 60.3 |
38 45 57 |
1.6 1.6 1.6 |
2.8 2.8 2.8 |
3.2 3.2 3.6 |
- - - |
- - 3.2 |
- - - |
- - - |
3.6 3.6 4.0 |
- - - |
- - - |
5.0 5.0 5.6 |
- - - |
- - - |
- - - |
6.3 7.1 8.8 |
| 65 80 90 |
76.1 88,9 101.6 |
76 89 - |
2.0 2.0 2.0 |
3.0 3.0 3.0 |
3.6 4.0 4.0 |
- - - |
4.5 4.5 4.5 |
- - - |
- - - |
5.0 5.6 5.6 |
- - - |
- - - |
7.1 8.0 8.0 |
- - - |
- - - |
- - - |
10.0 11.0 12.5 |
| 100 125 150 |
114.3 139,7 168,3 |
108 133 159 |
2.0 2.9 2.9 |
3.0 3.4 3.4 |
4.0 5.0 5.0 |
- - - |
5.0 5.0 5.6 |
- - - |
- - - |
5.9 6.3 7.1 |
- - - |
- - - |
8.8 10.0 11.0 |
- - - |
11.0 12.5 14.2 |
- - - |
14.2 16.0 17,5 |
| 200 250 300 |
219.1 273.0 323,9 |
219 273 325 |
2.9 3.6 4.0 |
4.0 4.0 4.5 |
6.3 6.3 6.3 |
- - - |
6.3 6.3 6.3 |
7.1 8.0 8.8 |
- - - |
8.0 8.8 10.0 |
10.0 12.5 14.2 |
- - - |
12.5 16.0 17,5 |
16.0 17,5 22.2 |
17,5 22.2 25.0 |
20.0 25.0 28.0 |
22.2 28.0 32.0 |
| 350 400 450 500 550 600 |
355,6 406.4 457.0 508.0 559 610 |
377 426 478 529 - 630 |
4.0 4.0 4.0 5.0 5.0 5.6 |
5.0 5.0 5.0 5.6 5.6 6.3 |
- - - |
8.0 8.0 8.0 8.0 8.0 8.0 |
8.0 8.0 8.0 10.0 - - |
10.0 10.0 11.0 12.5 - - |
10.0 10.0 10.0 10.0 10.0 10.0 |
11.0 12.5 14.2 16.0 - 17,5 |
16.0 17,5 20.0 20.0 - - |
13.0 13.0 13.0 13.0 13.0 13.0 |
20.0 22.2 25.0 28.0 30.0 32.0 |
25,8 28,5 30.0 32.0 - - |
28.0 30.0 36.0 40.0 - - |
32.0 36.0 40.0 45.0 - - |
36.0 40.0 45.0 50.0 - - |

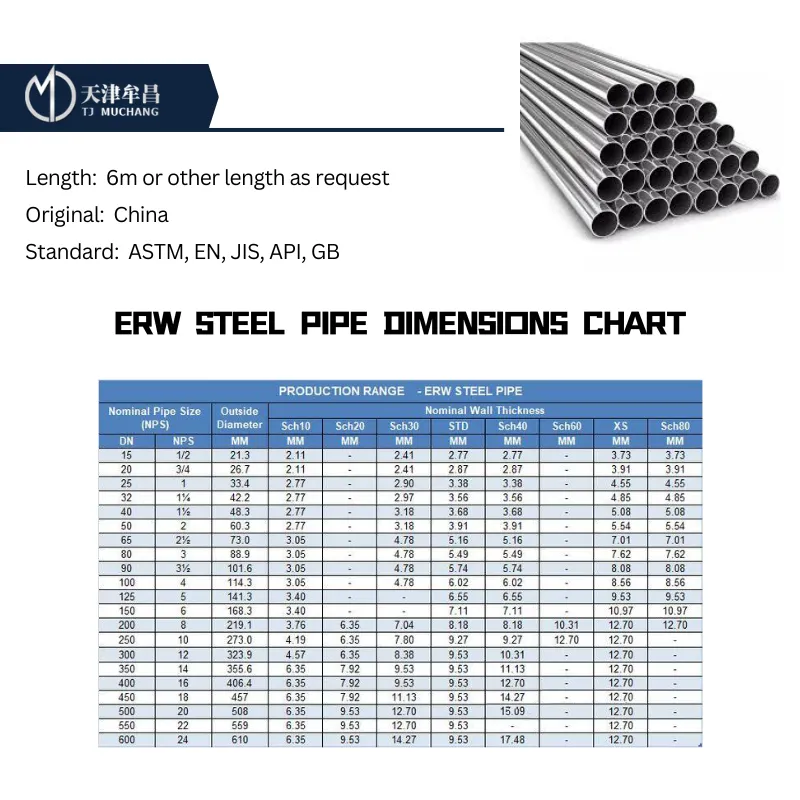

¿Busca dimensiones detalladas, gráficos de programación, tablas de espesor de pared y datos de peso? Ver el completo Guía de especificaciones y tabla de tamaños de tuberías ERW.
| NPS (pulgadas) | Diámetro exterior(mm) | ESC 5 | ESC 10 | SCH 40 / ETS | SCH 80 / XS | ||||
|---|---|---|---|---|---|---|---|---|---|
| Peso (mm) | Peso (kg/m) | Peso (mm) | Peso (kg/m) | Peso (mm) | Peso (kg/m) | Peso (mm) | Peso (kg/m) | ||
| 1/2" | 21.3 | 1,65 | 0,81 | 2.11 | 1.01 | 2.77 | 1.29 | 3.73 | 1,62 |
| 3/4" | 26,7 | 1,65 | 1.03 | 2.11 | 1.30 | 2,87 | 1.71 | 3.91 | 2.20 |
| 1" | 33.4 | 1,65 | 1.31 | 2.77 | 2.12 | 3.38 | 2.54 | 4.55 | 3.29 |
| 1¼" | 42.2 | 1,65 | 1,93 | 2.77 | 3.15 | 3.68 | 3.48 | 4.85 | 4.47 |
| 1½" | 48.3 | 1,65 | 1,93 | 2.77 | 3.15 | 3.68 | 4.05 | 5.08 | 5.41 |
| 2" | 60.3 | 1,65 | 2.42 | 2.77 | 3,98 | 3.91 | 5.44 | 5.54 | 7.48 |
| 2½" | 73.0 | — | — | — | — | 5.16 | 8.63 | 7.01 | 11.41 |
| 3" | 88,9 | 2.11 | 4.58 | 3.05 | 6.54 | 5.49 | 11.29 | 7.62 | 15.27 |
| 3½" | 101.6 | 2.11 | 5.25 | 3.05 | 7,52 | 5.74 | 13.77 | — | — |
| 4" | 114.3 | 2.11 | 5.25 | 3.05 | 7,52 | 6.02 | 16.07 | 8.56 | 22.32 |
| 5" | 141,3 | 2.77 | 9.50 | 3.40 | 11.74 | 6.55 | 21,77 | 9.53 | 30,97 |
| 6" | 168,3 | 2.77 | 11.47 | 3.40 | 14.04 | 7.11 | 28.25 | 10,97 | 42,56 |
| 8" | 219.1 | 2.77 | 14,99 | 3.76 | 20.25 | 8.18 | 42,55 | 12.70 | 64,64 |
| 10" | 273.0 | — | — | — | — | 9.27 | 60.29 | 15.09 | 94,79 |
| 12" | 323,8 | — | — | — | — | 10.31 | 79,62 | 17.48 | 128.07 |
El cálculo del peso de los tubos de acero ERW generalmente se basa en la fórmula de peso teórico para los tubos de acero. Dado que la tubería de acero ERW es una tubería soldada, su cálculo es el mismo que el de la tubería de acero sin costura, ambos calculados según el principio de desplegar una tubería redonda en una tira de acero.
Ancho (kg/m) = 0,02466 × T × (D − T)
donde:
W = Peso teórico por metro (kg/m)
T = Espesor de pared de tubería de acero (mm)
D = Diámetro exterior del tubo de acero (mm)
0,02466 = Coeficiente de densidad del material de la tubería de acero, aplicable al acero al carbono ordinario, la densidad se toma como 7,85 g/cm³
| Clasificación de tamaño |
Rango de diámetro exterior |
Características del espesor de pared |
Aplicaciones principales |
| Tubería de pequeño diámetro |
21,3 - 114,3 milímetros (Aprox. 1/2 - 4 pulgadas) |
Más delgado, normalmente entre 2,0 y 6,0 mm |
- Tuberías de agua y gas en edificios. - Tuberías de derivación para sistemas de rociadores contra incendios. - Estructuras de muebles y andamios. - Piezas mecánicas |
| Tubería de diámetro medio |
114,3 - 323,9 milímetros (Aprox. 4 - 12 pulgadas) |
Moderado, típicamente 4,0 - 12,7 mm |
- Redes urbanas de abastecimiento de agua y calefacción. - Tuberías de recolección y transmisión de petróleo y gas. - Construcción de columnas de soporte estructural. - Transporte de fluidos industriales en general. |
| Tubería de gran diámetro |
323,9 - 610 milímetros (Aprox. 12 - 24 pulgadas) |
Más grueso, hasta 19,1 mm |
- Tuberías troncales de petróleo y gas de larga distancia. - Ingeniería marina y cimentaciones estructurales por pilotes. - Conservación de agua a gran escala y sistemas de circulación de agua industrial. - Red principal de oleoductos municipales. |
Notas:
Las dimensiones de la tubería ERW anteriores se proporcionan solo como referencia. El rango de tamaño real y la tolerancia pueden variar según el estándar de producción y los requisitos de la aplicación.
Si necesita disponibilidad completa de tallas, Comuníquese con nuestro equipo de proveedores de tuberías ERW para confirmarlo..
Las dimensiones de las tuberías ERW generalmente se especifican por el diámetro exterior y el espesor de la pared. Pueden aplicarse diferentes estándares según el uso estructural, de fluidos o industrial.
Los compradores deben confirmar:
Rango de diámetro
Rango de espesor
Especificaciones de soldadura
Tratamiento superficial
Requisito de longitud
Entorno de aplicación
Para aplicaciones galvanizadas, también puede revisar nuestra recursos de dimensiones de tubos de acero galvanizado.
Ventajas de la tubería de acero ERW
Los tubos de acero ERW ofrecen una combinación equilibrada de rendimiento, rentabilidad y consistencia en la producción, lo que los hace ampliamente utilizados en diversas industrias.
Rentable
En comparación con los tubos sin costura, los tubos ERW son más económicos debido a un proceso de fabricación más eficiente y un menor desperdicio de material.
Buena precisión dimensional
Las tuberías ERW se producen con tolerancias estrictas, lo que garantiza un diámetro exterior y un espesor de pared consistentes.
Adecuado para proyectos de gran volumen
El proceso de producción continuo permite la fabricación a gran escala con calidad estable.
Transporte de petróleo y gas: adecuado para sistemas de tuberías de presión baja a media
Tuberías de agua: utilizadas en el transporte de fluidos municipales e industriales.
Aplicaciones estructurales: aplicadas en construcción, andamios y estructuras mecánicas.
P1: ¿Cuál es la diferencia en el espesor de la pared entre la tubería ERW y la tubería sin costura?
A1: Bajo la misma especificación, el espesor de la pared de la tubería ERW es más uniforme (controlado por el proceso de laminación en frío), pero tubo sin costura puede producir una pared más gruesa.
P2: ¿Es resistente la tubería ERW?
A2: Sí. Las tuberías ERW ofrecen resistencia mecánica confiable y son adecuadas para la mayoría de aplicaciones estructurales y de presión estándar cuando se fabrican según estándares como API 5L o ASTM A53.
P3: ¿Se pueden suministrar las tuberías ERW con revestimiento?
A3: Sí. Las opciones disponibles pueden incluir revestimiento 3PE, revestimiento FBE, pintura negra, revestimiento bituminoso y acabado galvanizado según los requisitos del proyecto.
P4: ¿Es necesario aumentar el espesor de la pared de la tubería ERW galvanizada?
A4: No, se puede ignorar el efecto de la capa galvanizada (50~100μm) sobre la resistencia, pero se debe prestar atención a la adhesión de la capa de zinc.
P5: ¿Cómo detectar el espesor de la pared de una tubería ERW?
A5: Medidor de espesor ultrasónico (UT) o medición con calibrador (evite el área de soldadura).
P6: ¿Pueden proporcionar tamaños y longitudes personalizados?
A6: Sí. Se pueden producir diámetros, espesores de pared, longitudes y acabados finales personalizados según la cantidad del pedido y los requisitos técnicos.
