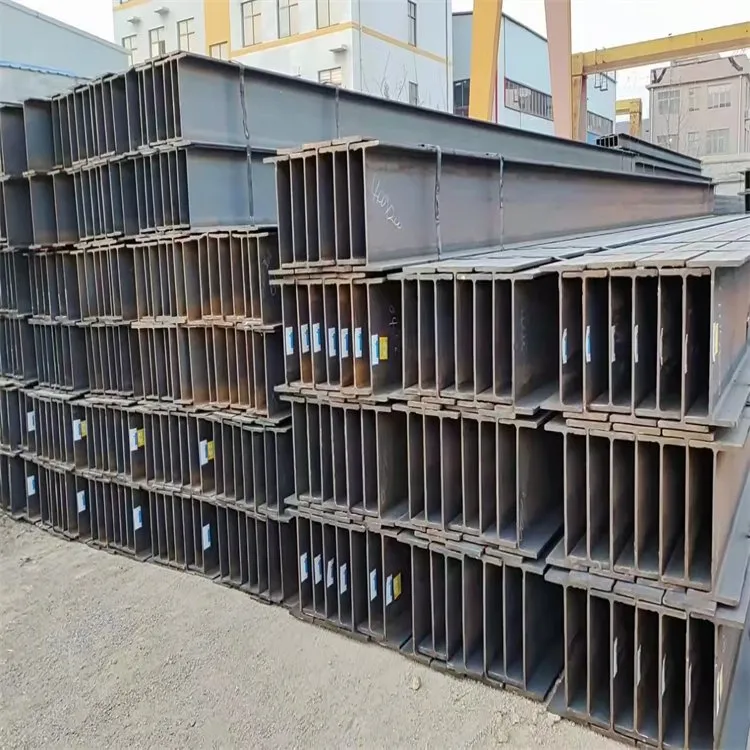

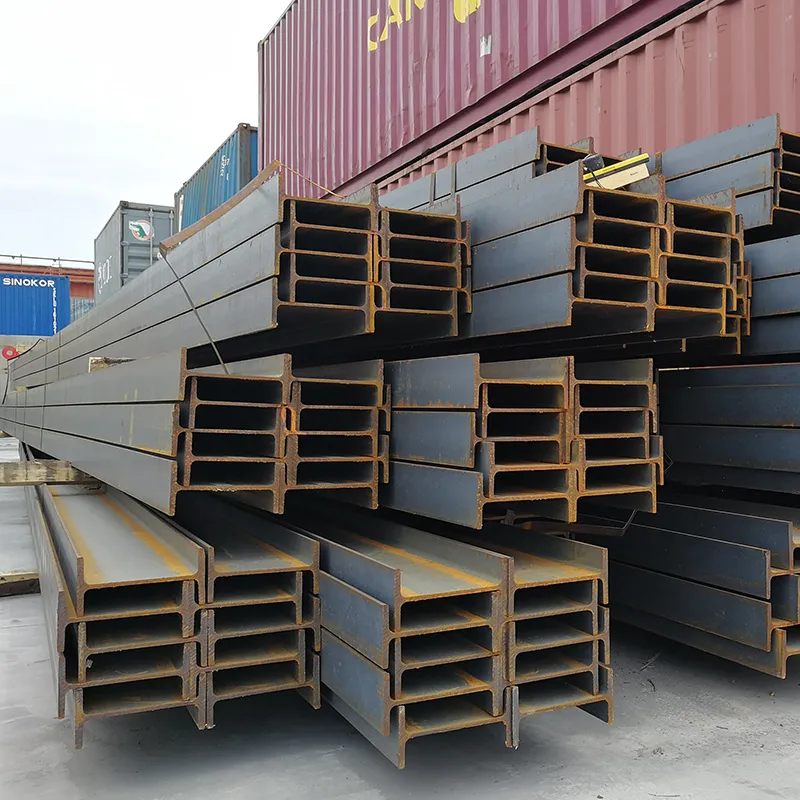

Parámetro del perfil HW HM HN vigas H

En el campo de la arquitectura e ingeniería modernas, las vigas en H, como material estructural clave, se utilizan ampliamente en diversos proyectos de construcción debido a su alta eficiencia, economía y flexibilidad. De acuerdo con los diferentes anchos de las alas, las vigas en H se pueden dividir en vigas en H de ala ancha, vigas en H de ala media y vigas en H de ala estrecha, cada una con ventajas de rendimiento y escenarios de aplicación únicos. Ya sea la estructura estable de edificios de gran altura o el diseño económico de estructuras livianas, estos tres tipos de vigas en H pueden brindar soluciones personalizadas para su proyecto.

Comprender sus características de rendimiento y ámbito de aplicación le ayudará a elegir los materiales adecuados de forma más científica, sentando una base sólida para el éxito del proyecto.

Estándar	GB/ASTM/DIN/JIS/AISI/BS Estándar
Grados	Q235, SS400, SS490, ASTM A36/A572 Gr.50, S235JR/S275JR /S355JR/S450J0, 250/300/350/400, DX52D/DX53D/S280GD/S320GD/S350GD
Especificación	10010068~9003001618
Tipo de acero para estructura de construcción	Acero de sección H

HW HM HN Tabla de dimensiones de vigas de sección H

	*	H*B	h	B	t1	t2	kilogramos/m
HW	100*100	100*100	100	100	6	8	17.2
	125*125	125*125	125	125	6.5	9	23.8
	150*150	150*150	150	150	7	10	31,9
	175*175	175*175	175	175	7.5	11	40.42
	200*200	200*200	200	200	8	12	50,5
	200*200	200*204	200	204	12	12	56,7
	250*250	250*250	250	250	9	14	72,4
	250*250	250*255	250	255	14	14	82.2
	300*300	294*302	294	302	12	12	85
		300*300	300	300	10	15	94,5
		300*305	300	305	15	15	106.3
	350*350	344*348	344	348	10	16	115
	350*350	350*350	350	350	12	19	137
	400*400	388*402	388	402	15	15	141
		394*398	394	398	11	18	147,3
		400*400	400	400	13	21	172,3
		414*405	414	405	18	28	233
		428*407	428	407	20	35	284
		400*408	400	408	21	21	197,4
HM	150*100	148*100	148	100	6	9	21.4
	200*150	194*150	194	150	6	9	31.2
	250*175	244*175	244	175	7	11	44.1
	300*200	294*200	294	200	8	12	57,3
	350*250	340*250	340	250	9	14	79,7
	400*300	390*300	390	300	10	16	107.3
	450*300	440*300	440	300	11	18	124
	500*300	482*300	482	300	11	15	115
	500*300	488*300	488	300	11	18	129.1

	*	H*B	h	B	T1	T2	kilogramos/m
HM	600*300	582*300	582	300	12	17	137
		588*300	588	300	12	20	151.1
		594*302	594	302	14	23	175
hn	150*75	150*75	150	75	5	7	14.3
	175*90	175*90	175	90	5	8	18.2
	200*100	198*99	198	99	4.5	7	18.5
	200*100	200*100	200	100	5.5	8	21.7
	250*125	248*124	248	124	5	8	25,8
	250*125	250*125	250	125	6	9	29,7
	300*150	298*149	298	149	5.5	8	32,6
	300*150	300*150	300	150	6.5	9	37.3
	350*175	346*174	346	174	6	9	41,8
	350*175	350*175	350	175	7	11	50
	400*200	396*199	396	199	7	11	56,7
	400*200	400*200	400	200	8	13	66
	450*200	446*199	446	199	8	12	66,7
	450*200	450*200	450	200	9	14	76,5
	500*200	496*199	496	199	9	14	79,5
		500*200	500	200	10	16	89,7
		506*201	506	201	11	19	103.1
	600*200	596*199	596	199	10	15	95,2
		600*200	600	200	11	17	106.1
		606*201	606	201	12	20	120,3
	700*300	692*300	692	300	13	20	166
	700*300	700*300	700	300	13	24	185
	800*300	792*300	792	300	14	22	191
	800*300	800*300	800	300	14	26	210
	900*300	900*300	900	300	16	28	243

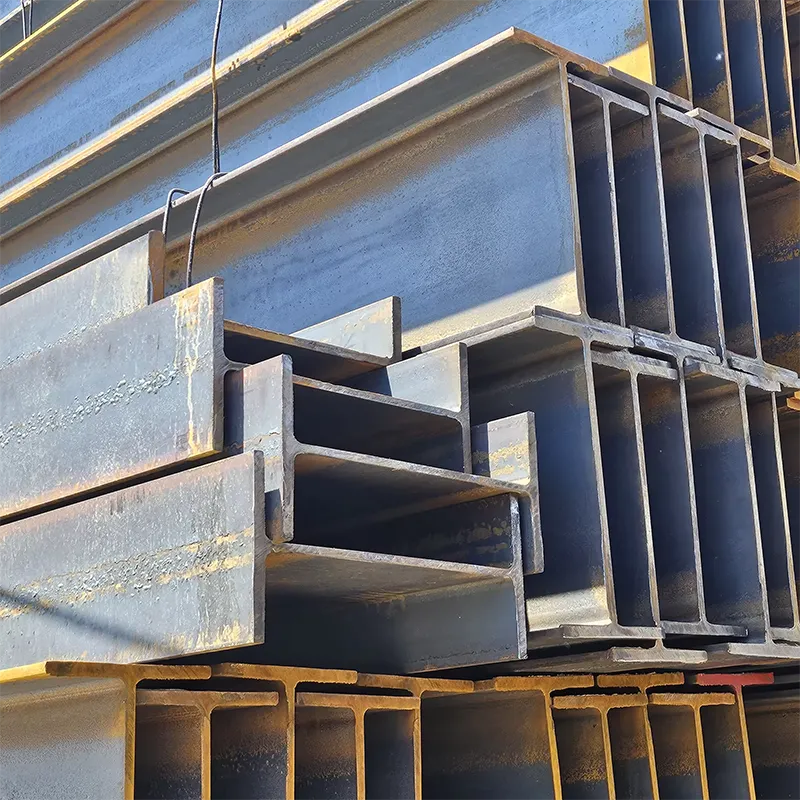

Características de las vigas en H Profile HW HM HN

Viga en H de ala ancha

Alta resistencia a la flexión: El diseño de brida ancha aumenta significativamente el módulo de sección, lo que lo hace excelente para resistir tensiones de flexión.

Excelente estabilidad: Las alas más anchas reducen efectivamente la relación de esbeltez, mejorando la resistencia del componente al pandeo.

Gran capacidad de carga: Adecuado para estructuras que necesitan soportar cargas pesadas, como edificios de gran altura y grandes puentes.

Escenarios de aplicación: Ideal para proyectos de ingeniería de gran envergadura y alta carga, incluidas plantas industriales, edificios de gran altura y cimientos de maquinaria pesada.

Viga en H de ala media

Rendimiento equilibrado superior: Se encuentra entre vigas en H de ala ancha y de ala estrecha, y ofrece buena resistencia a la flexión con dimensiones de sección transversal moderadas.

Rentable: En comparación con las vigas en H de ala ancha, es más liviana, ofrece una mayor eficiencia de materiales y reduce costos.

Aplicaciones versátiles: Adecuado para edificios residenciales de varios pisos, plantas industriales pequeñas y medianas y puentes de uso general.

Alta flexibilidad: Satisface las necesidades de varios tipos de edificios, lo que lo convierte en una opción ideal para equilibrar rendimiento y costo.

Viga en H de ala estrecha

Peso ligero: El diseño de brida estrecha hace que el acero sea más liviano, lo que facilita el transporte y la instalación.

Ahorro de espacio: Los anchos de brida más pequeños ahorran espacio, lo que los hace adecuados para aplicaciones compactas y reducen la ocupación del espacio interno en los edificios.

Fuerte resistencia al corte: Si bien su resistencia a la flexión es relativamente menor, se desempeña bien bajo fuerzas de corte.

Escenarios de aplicación: Ampliamente utilizado en edificios livianos, escaleras de acero, vallas publicitarias, expositores y otras aplicaciones con requisitos de carga bajos.
