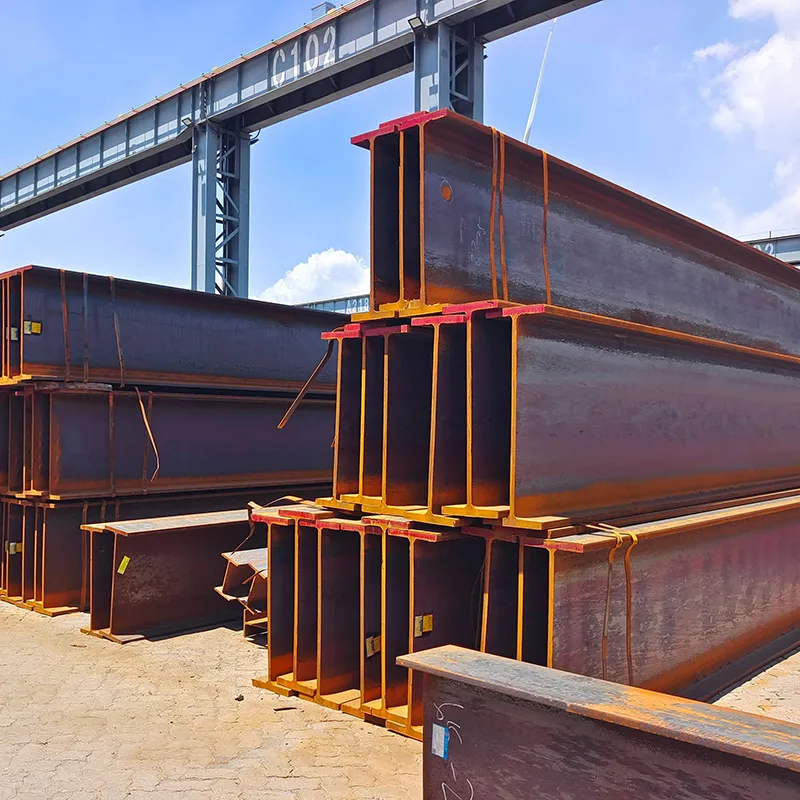

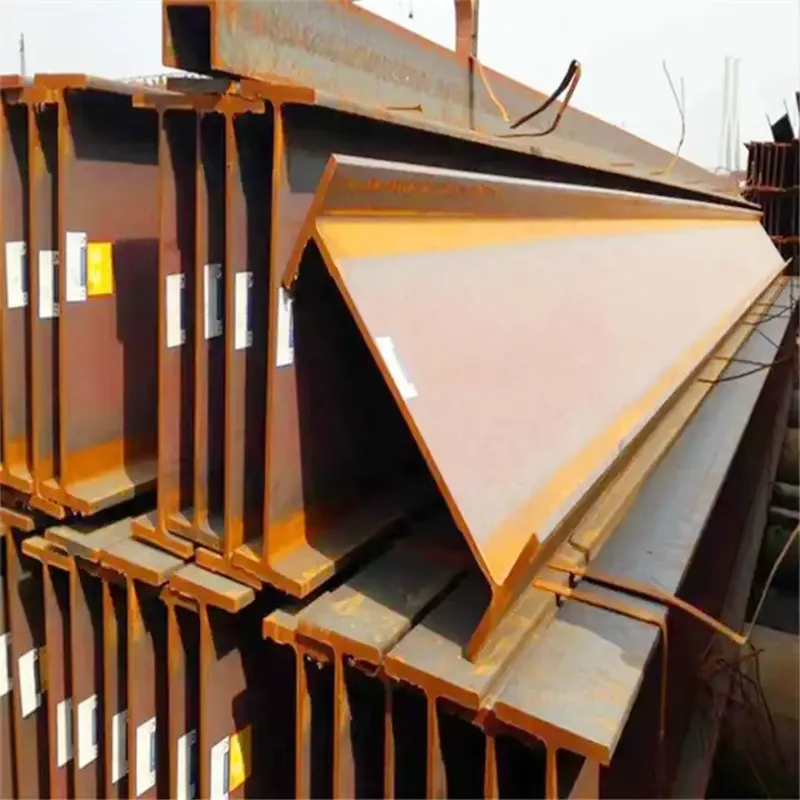

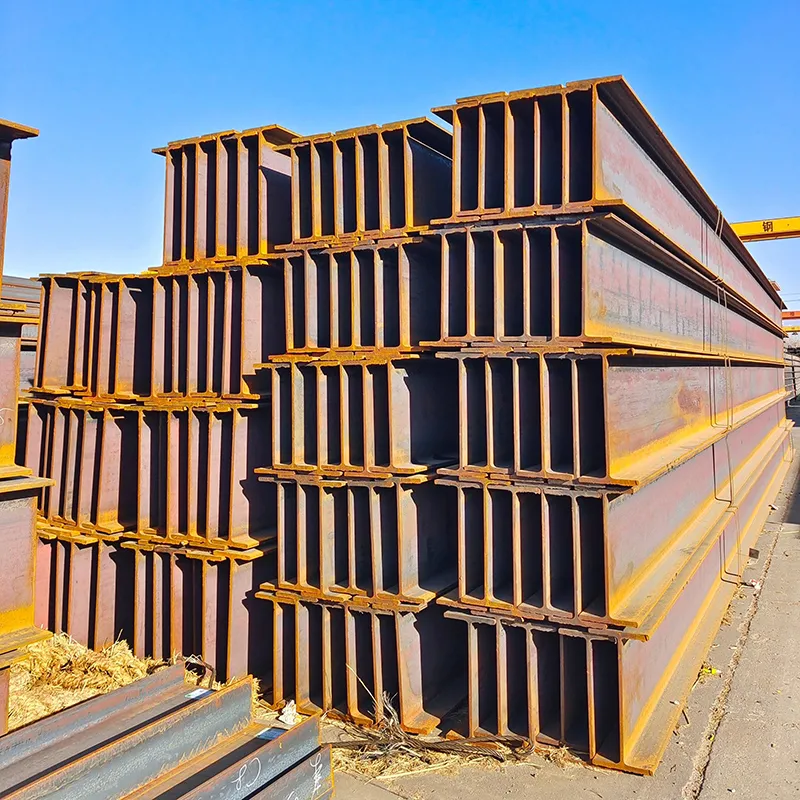

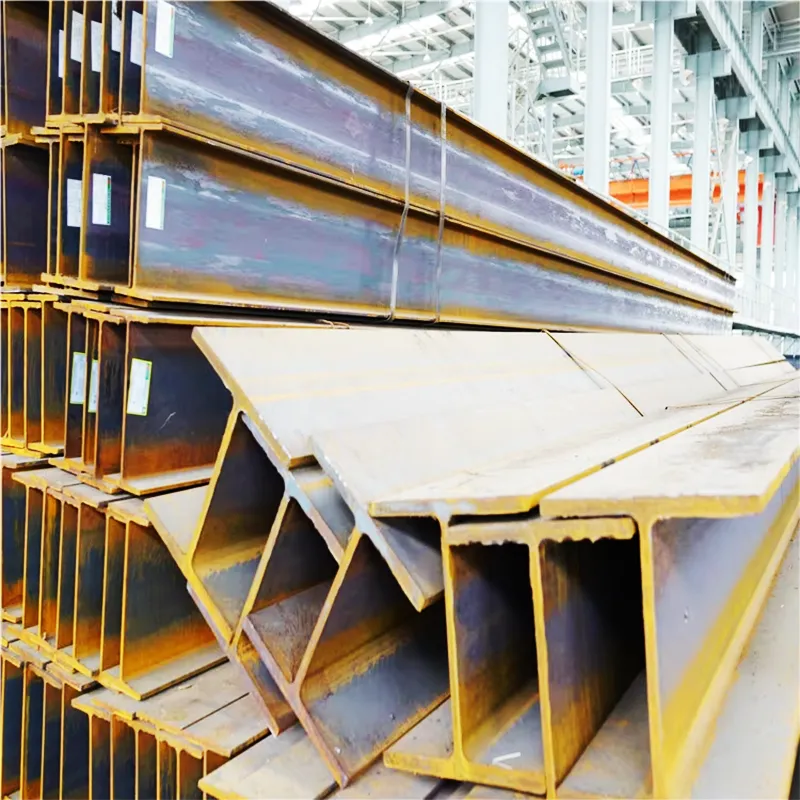

Vigas W con brida ancha americana

Parámetro de vigas de ala ancha

Las vigas de ala ancha han atraído mucha atención en el campo de la ingeniería por su excelente rendimiento estructural y amplia aplicabilidad. Como acero estructural clave, desempeña un papel indispensable en diversos proyectos de construcción e infraestructura.

WF Beam, llamado así por su forma transversal única que se asemeja a las letras "H" o "W". Consiste en alas anchas ubicadas en la parte superior e inferior, así como una placa de alma que conecta verticalmente las alas. Esta estructura dota a la viga de ala ancha de excelentes propiedades mecánicas. El aumento del ancho del borde del ala permite que la viga de acero resista más eficazmente la deformación y mejore su resistencia a la flexión.

Estándar	Estándar americano
Materiales	Q235B Q355B SS400 ASTM A36 S235 S355
Tamaño	Ancho de banda (alto): 100-900 mm Ancho de brida (B): 100-300 mm Grosor de la red (t1): 5-30 mm Espesor de brida (t2): 5-30 m
Longitud	6m / 9m / 12m o longitud personalizada según solicitud del cliente
Solicitud	Estructura de construcción / Construcción de edificios

Aplicaciones industriales comunes

Los constructores utilizan vigas W en toda la industria de la construcción para construir una amplia gama de diferentes estructuras residenciales, comerciales y municipales. Algunos de los usos más comunes incluyen:

Se utiliza principalmente para estructuras de marco en edificios comerciales, plantas industriales, edificios residenciales, etc.
Ampliamente utilizado en la construcción de puentes de carreteras y puentes ferroviarios, como material estructural principal para vigas principales y pilares de puentes.
Se utiliza para construir equipos de detección a gran escala y proporcionarles una plataforma de soporte estable.
En estructuras de torres, como torres de comunicación y torres de transmisión, las vigas W sirven como componentes de soporte principales para garantizar la estabilidad.

Vigas de brida ancha americana con viga W

Tamaño de viga W de acero

Designación Imperial (en x lb/pie)	Profundidad h (en)	Ancho w (en)	Grosor de la red t_w (en)	Espesor de brida t_f (en)	Área seccional (en²)	Peso (libras_f/pies)


Ancho 27 x 178	27,8	14.09	0,725	1.190	52.3	178
Ancho 27 x 161	27,6	14.02	0.660	1.080	47,4	161
Ancho 27 x 146	27.4	14	0.605	0.975	42,9	146
Ancho 27 x 114	27.3	10.07	0.570	0.930	33,5	114
Ancho 27 x 102	27.1	10.02	0.515	0.830	30.0	102
Ancho 27 x 94	26,9	10	0.490	0.745	27,7	94
Ancho 27 x 84	26,7	9,96	0.460	0.640	24.8	84
Ancho 24 x 162	25	13	0.705	1.220	47,7	162
Ancho 24 x 146	24.7	12.9	0.650	1.090	43.0	146
Ancho 24 x 131	24,5	12.9	0.605	0.960	38,5	131
Ancho 24 x 117	24.3	12.8	0,55	0.850	34.4	117
Ancho 24 x 104	24.1	12,75	0.500	0.750	30,6	104
Ancho 24 x 94	24.1	9.07	0.515	0,875	27,7	94
Ancho 24 x 84	24.1	9.02	0.470	0.770	24.7	84
ancho 24 x 76	23.9	9	0.440	0.680	22.4	76
Ancho 24 x 68	23.7	8,97	0.415	0.585	20.1	68
Ancho 24 x 62	23.7	7.04	0.430	0.590	18.2	62
Ancho 24 x 55	23.6	7.01	0,395	0.505	16.2	55
Ancho 21 x 147	22.1	12.51	0.720	1.150	43.2	147
Ancho 21 x 132	21.8	12.44	0.650	1.035	38,8	132
Ancho 21 x 122	21.7	12.39	0.600	0.960	35,9	122
Ancho 21 x 111	21,5	12.34	0.550	0,875	32,7	111
Ancho 21 x 101	21.4	12.29	0.500	0.800	29,8	101
Ancho 21 x 93	21.6	8.42	0.580	0.930	27.3	93
Ancho 21 x 83	21.4	8.36	0.515	0,835	24.3	83
ancho 21 x 73	21.2	8.3	0.455	0.740	21,5	73
Ancho 21 x 68	21.1	8.27	0.430	0,685	20.0	68
Ancho 21 x 62	21	8.24	0.400	0.615	18.3	62
Ancho 21 x 57	21.1	6.56	0.405	0.650	16.7	57
ancho 21 x 50	20.8	6.53	0.380	0.535	14.7	50
Ancho 21 x 44	20.7	6.5	0.350	0.450	13.0	44
Ancho 18 x 119	19	11.27	0.655	1.060	35.1	119
Ancho 18 x 106	18.7	11.2	0.590	0.940	31.1	106
Ancho 18 x 97	18.6	11.15	0.535	0.870	28,5	97
Ancho 18 x 86	18.4	11.09	0.480	0.770	25.3	86
Ancho 18 x 76	18.2	11.04	0.425	0.680	22.3	76
Ancho 18 x 71	18.5	7.64	0,495	0.810	20.8	71
ancho 18 x 65	18.4	7,59	0.450	0.750	19.1	65
ancho 18 x 60	18.2	7,56	0.415	0,695	17.6	60
ancho 18 x 55	18.1	7.53	0.390	0.630	16.2	55
ancho 18 x 50	18	7.5	0.355	0.570	14.7	50
Ancho 18 x 46	18.1	6.06	0.360	0.605	13.5	46
ancho 18 x 40	17.9	6.02	0.315	0.525	11.8	40
Ancho 18 x 35	17.7	6	0.300	0.425	10.3	35
ancho 16 x 100	16,97	10.425	0.585	0.985	29.4	100
Ancho 16 x 89	16,75	10.365	0.525	0,875	26.2	89
ancho 16 x 77	16.52	10.295	0.455	0.760	22.6	77
Ancho 16 x 67	16.33	10.235	0,395	0.665	19.7	67
Ancho 16 x 57	16.43	7.120	0.430	0,715	16.8	57
ancho 16 x 50	16.26	7.070	0.380	0.630	14.7	50
ancho 16 x 45	16.13	7.035	0.345	0.565	13.3	45
ancho 16 x 40	16.01	6.995	0.305	0.505	11.8	40
Ancho 16 x 36	15,86	6.985	0,295	0.430	10.6	36
ancho 16 x 31	15,88	5.525	0.275	0.440	9.12	31
ancho 16 x 26	15,69	5.5	0.250	0.345	7,68	26
Ancho 14 x 132	14.66	14.725	0.645	1.030	38,8	132
ancho 14 x 120	14.48	14.670	0.590	0.940	35.3	120
Ancho 14x109	14.32	14.605	0.525	0.860	32	109
Ancho 14 x 99	14.16	14.565	0,485	0.780	29.1	99
ancho 14 x 90	14.02	14.520	0.440	0.710	26,5	90
Ancho 14 x 82	14.31	10.130	0.510	0,855	24.1	82
Ancho 14 x 74	14.17	10.070	0.450	0,785	21.8	74
Ancho 14 x 68	14.04	10.035	0.415	0.720	20.0	68
Ancho 14 x 61	13,89	9.995	0.375	0.645	17.9	61
Ancho 14 x 53	13,92	8.060	0.370	0.660	15.6	53
Ancho 14 x 48	13,79	8.030	0.340	0.595	14.1	48
Ancho 14 x 43	13.66	7.995	0.305	0.530	12.6	43
Ancho 14 x 38	14.10	6.770	0.310	0.515	11.2	38
Ancho 14 x 34	13,98	6.745	0,285	0.455	10.0	34
ancho 14 x 30	13.84	6.730	0.270	0.385	8,85	30
ancho 14 x 26	13.91	5.025	0.255	0.420	7,69	26
ancho 14 x 22	13.74	5	0.230	0.335	6.49	22

Ancho 12 x 136	13.41	12.4	0,79	1.250	39,9	136
ancho 12 x 120	13.12	12.32	0,71	1.105	35.3	120
ancho 12 x 106	12,89	12.22	0,61	0.990	31.2	106
Ancho 12 x 96	12.71	12.16	0,55	0.900	28.2	96
ancho 12 x 87	12.53	12.125	0.515	0.810	25.6	87
ancho 12 x 79	12.38	12.08	0,47	0.735	23.2	79
Ancho 12 x 72	12.25	12.04	0,43	0.670	21.1	72
ancho 12 x 65	12.12	12	0,39	0.605	19.1	65
ancho 12 x 58	12.19	10.01	0,36	0.640	17.0	58
Ancho 12 x 53	12.06	9.995	0.345	0.575	15.6	53
ancho 12 x 50	12.19	8.08	0,37	0.640	14.7	50
ancho 12 x 45	12.06	8.045	0.335	0.575	13.2	45
ancho 12 x 40	11.94	8.005	0,295	0.515	11.8	40
ancho 12 x 35	12.50	6.56	0.3	0.520	10.3	35
ancho 12 x 30	12.34	6.52	0,26	0.440	8.8	30
ancho 12 x 26	12.22	6.490	0,23	0.380	7.7	26
ancho 12 x 22	12.31	4.03	0,26	0.425	6.5	22
ancho 12 x 19	12.16	4.005	0.235	0.350	5.6	19
ancho 12 x 16	11,99	3.990	0,22	0.265	4.7	16
ancho 12 x 14	11.91	3.970	0,2	0.225	4.2	14
Ancho 10 x 112	11.36	10.415	0,755	1.250	32,9	112
ancho 10 x 100	11.1	10.340	0.680	1.1120	29.4	100
Ancho 10 x 88	10.84	10.265	0.605	0.990	25,9	88
ancho 10 x 77	10.60	10.190	0.530	0.870	22.6	77
ancho 10 x 68	10.40	10.130	0.470	0.770	20.0	68
ancho 10 x 60	10.22	10.080	0.420	0.680	17.6	60
Ancho 10 x 54	10.09	10.030	0.370	0.615	15.8	54
Ancho 10 x 49	9,98	10	0.340	0.560	14.4	49
ancho 10 x 45	10.10	8.020	0.350	0.620	13.3	45
ancho 10 x 39	9,92	7.985	0.315	0.530	11.5	39
Ancho 10 x 33	9.73	7.960	0.290	0.435	9.71	33
ancho 10 x 30	10.47	5.81	0.3	0.510	8.84	30
ancho 10 x 26	10.33	5.770	0,26	0.440	7.6	26
ancho 10 x 22	10.17	5.750	0.240	0.360	6.5	22
ancho 10 x 19	10.24	4.020	0.250	0,395	5.6	19
ancho 10 x 17	10.11	4.010	0.240	0.330	5	17
ancho 10 x 15	9,99	4	0.230	0.270	4.4	15
ancho 10 x 12	9,87	3.960	0.190	0.210	3.5	12
ancho 8 x 67	9.00	8.280	0.570	0.935	19.7	67
ancho 8 x 58	8.75	8.220	0.510	0.810	17.1	58
ancho 8 x 48	8.5	8.110	0.400	0,685	14.1	48
ancho 8 x 40	8.25	8.070	0.360	0.560	11.7	40
ancho 8 x 35	8.12	8.020	0.310	0,495	10.3	35
ancho 8 x 31	8.00	7.995	0,285	0.435	9.1	31
ancho 8 x 28	8.06	6.535	0,285	0.465	8.3	28
ancho 8 x 24	7,93	6.495	0.245	0.400	7.1	24
ancho 8 x 21	8.28	5.270	0.250	0.400	6.2	21
ancho 8 x 18	8.14	5.250	0.230	0.330	5.3	18
ancho 8 x 15	8.11	4.015	0.245	0.315	4.4	15
ancho 8 x 13	7,99	4	0.230	0.255	3.8	13
ancho 8 x 10	7,89	3.940	0.170	0.205	2.9	10
ancho 6 x 25	6.38	6.080	0.320	0.455	7.3	25
ancho 6 x 20	6.20	6.020	0.260	0.365	5.9	20
ancho 6 x 16	6.28	4.030	0.260	0.405	4.7	16
ancho 6 x 15	5,99	5.990	0.230	0.260	4.4	15
ancho 6 x 12	6.03	4	0.230	0.280	3.6	12
ancho 6 x 9	5.90	3.940	0.170	0.215	2.7	9
ancho 5 x 19	5.15	5.030	0.270	0.430	5.5	19
ancho 5 x 16	5.01	5	0.240	0.360	4.7	16
ancho 4 x 13	4.16	4.060	0.280	0.345	3.8	13

Características de las vigas de ala ancha

Selección de materiales de alta calidad: Utilizando principalmente acero al carbono y acero de baja aleación. El acero al carbono tiene un buen rendimiento integral y una alta rentabilidad, adecuado para la construcción en general; El acero de baja aleación tiene alta resistencia, tenacidad y resistencia a la corrosión, lo que lo hace adecuado para proyectos a gran escala con requisitos estrictos.
Excelente rendimiento mecánico: Capacidad de carga de alta resistencia, buena estabilidad, resistencia al impacto y rendimiento sísmico.
Tecnología avanzada de laminación en caliente: mejora la eficiencia de la producción, mejora las propiedades mecánicas del producto y la calidad de la superficie.
Podemos proporcionar una amplia gama de especificaciones estándar y también ofrecer servicios personalizados.
