Descripción general de las dimensiones de la viga I estándar

Las vigas I se utilizan ampliamente en marcos estructurales, bases de maquinaria, puentes y sistemas de soporte donde se requiere eficiencia de relación resistencia-peso. En las etapas de adquisición e ingeniería, los compradores a menudo necesitan un acceso rápido a los datos de dimensiones antes de continuar con las discusiones comerciales. Por lo tanto, esta página se centra en la tabla de tamaños de vigas I y la referencia de especificaciones en lugar de una introducción detallada del producto.

Si busca grados de materiales, rango de producción, condición de la superficie o detalles del embalaje de exportación, puede consultar nuestro steel I beam supply page para obtener información completa.

Tabla de dimensiones de la viga I

Designación	Altura (mm)	Ancho de brida (mm)	Grosor de la red (mm)	Longitud (m)
100×68	100	68	4.5	6-9
120 × 74	120	74	5	6-9
140 × 80	140	80	5.5	6-9
160 × 88	160	88	6	6-12
180 × 94	180	94	6.5	6-12
200 × 100	200	100	7	9-12
200 × 102	200	102	9	9-12
220 × 110	220	110	7.5	9-12
220 × 112	220	112	9.5	9-12
250 × 116	250	116	8	9-12
250 × 118	250	118	10	9-12
280 × 122	280	122	8.5	9-12
280 × 124	280	124	10.5	9-12
300 × 126	300	126	9	12
300 × 128	300	128	11	12
300 × 130	300	130	13	12
300 × 134	300	134	9	6-12
320 × 130	320	130	9.5	12
320 × 134	320	134	13.5	12
360 × 136	360	136	10	12
400 × 142	400	142	10.5	12
450 × 150	450	150	11.5	12
500 × 158	500	158	12	12
550 × 166	550	166	12.5	12
560 × 166	560	166	12.5	12

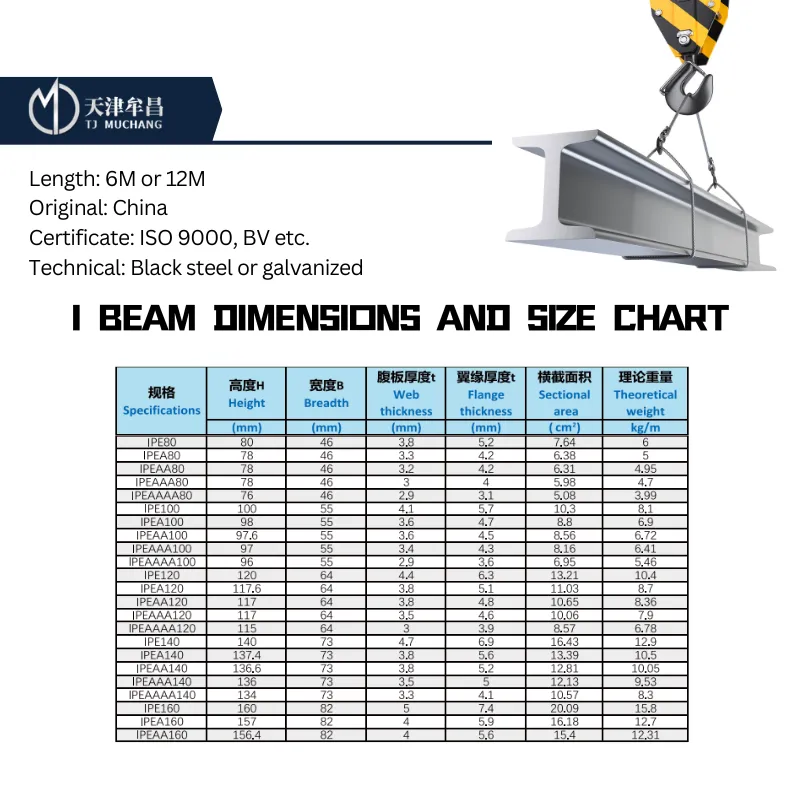

Tamaños de vigas IPE y propiedades mecánicas

Designación	Altura (mm)	Ancho (mm)	Ancho de brida (mm)	Grosor de la red (mm)
IPE 80	80	46	3.8	5.2
IPEA 80	78	46	3.3	4.2
IPEAA 80	78	46	3.2	4.2
IPEAAA 80	78	46	3	4
IPEAAAA 80	76	46	3.9	3.1
IPE 100	100	55	4.1	5.7
IPEA 100	98	55	3.6	4.7
IPEAA 100	97,6	55	3.6	4.5
IPEAAA 100	97	55	3.4	4.3
IPEAAAA 100	96	55	2.9	3.6
IPE 120	120	64	4.4	6.3
IPEA 120	117,6	64	3.8	5.1
IPEAA 120	117	64	3.8	4.8
IPEAAA 120	117	64	3.5	4.6
IPEAAAA 120	115	64	3	3.9
IPE 140	140	73	4.7	6.9
IPEA 140	137,4	73	3.8	5.6
IPEAA 140	136,6	73	3.5	5.2
IPEAAA 140	136	73	3.5	5
IPEAAAA 140	134	73	3.3	4.1
IPE 160	160	82	5	7.1
IPEA 160	157	82	4	5.9
IPEAA 160	156,4	82	4	5.6
IPEAAA 160	156	82	3.7	5.4
IPEAAAA 160	154	82	3.6	4.3
IPE 180	180	91	5.3	8
IPEA 180	177	91	4.3	6.5
IPEAA 180	176,4	91	4.3	6.2
IPE 200	200	100	5.6	8.5
IPEA 200	197	100	4.5	7
IPEAA 200	196,4	100	4.5	6.7
IPEAAA 200	196	100	4.1	6.5
IPEAAAAA 200	193	100	4.1	5.2
IPE 220	220	110	5.9	9.2
IPEAA 220	216,4	110	4.7	7.4
IPE 240	240	120	6.2	9.8
IPE 270	270	135	6.6	10.2
IPE 300	300	150	7.1	10.7
IPE 330	330	160	7.5	11.5
IPE 360	360	170	8	12.7
IPE 400	400	180	8.6	13.5
IPE 450	450	190	9.4	14.6
IPE 500	500	200	10.2	16
IPE 550	550	210	11.1	17.2

Tamaños de vigas IPN y propiedades mecánicas

Designación	Altura (mm)	Ancho (mm)	Ancho de brida (mm)	Grosor de la red (mm)
IPN 80	80	42	3.9	5.9
IPN 100	100	50	4.5	6.8
IPN 120	120	58	5.1	7.7
IPN 140	140	66	5.7	8.6
IPN 160	160	74	6.3	9.5
IPN 180	180	82	6.9	10.4
IPN 200	200	90	7.5	11.3
IPN 220	220	98	8.1	12.2
IPN 240	240	106	8.7	13.1
IPN 260	260	113	9.4	14.1
IPN 280	280	119	10.1	15.2
IPN 300	300	125	10.8	16.2
IPN 320	320	131	11.5	17.3
IPN 340	340	137	12.2	18.3
IPN 360	360	143	13	19.5
IPN 380	380	149	13.7	20,5
IPN 400	400	155	14.4	21.6
IPN 450	450	170	16.2	24.3
IPN 500	500	185	18	27
IPN 550	550	200	19	30
IPN 600	600	215	21.6	32.4

Notas:

La tabla anterior proporciona una referencia general de dimensiones de vigas I para demostración de diseño y estructura. Los tamaños, tolerancias y pesos reales deben verificarse de acuerdo con las normas aplicables y el rango de producción del molino.

Si necesita disponibilidad de stock exacta o suministro basado en proyectos, envíe las dimensiones requeridas a través de nuestro I beam quotation page para confirmación.

Cómo leer las dimensiones de la viga I

Las dimensiones de las vigas I generalmente se definen por la altura de la sección y el ancho del ala, con parámetros adicionales como el espesor del alma y el espesor del ala que se utilizan para decisiones de ingeniería y adquisiciones. En comparación con las vigas H, las vigas I suelen tener alas más estrechas y se utilizan comúnmente en aplicaciones estructurales más ligeras.

Una tabla de tamaños de viga I estándar generalmente incluye:

Altura de la sección
Ancho de brida
Grosor de la red
Espesor de brida
Peso teórico
Rango de longitud
Norma aplicable

Para una comparación estructural, también puede revisar la diferencia entre las dimensiones de la viga I y la viga H en nuestra guía de comparación de vigas para comprender mejor los criterios de selección.

Normas y notas de especificaciones

Las dimensiones de la viga I pueden variar según los diferentes sistemas estándar y métodos de designación regional. En el comercio mundial de acero, las referencias de tamaño pueden seguir diferentes estándares según los requisitos del proyecto y los mercados de destino.

Al revisar las especificaciones de la viga, es importante confirmar:

Si las dimensiones son métricas o imperiales
Si la designación pertenece a un sistema estándar específico
Si la longitud requerida es estándar o corte personalizado
Si el tamaño está dentro del rango de laminación real
Si el peso y la tolerancia cumplen con las especificaciones del proyecto.

Para el suministro comercial, se recomienda a los compradores confirmar las dimensiones junto con el grado, la cantidad y el destino para garantizar una cotización precisa de un proveedor confiable. I beam supplier.

Preguntas frecuentes sobre las dimensiones de la viga I

P1: ¿Cuáles son las dimensiones estándar de la viga I?
A1: Las dimensiones estándar de las vigas I incluyen la altura de la sección, el ancho del ala, el espesor del alma, el espesor del ala y el peso por metro. Los valores exactos dependen de la norma aplicable.

P2: ¿Qué se incluye en una tabla de tamaños de I Beam?
A2: Una tabla de tamaños de vigas I generalmente incluye designación, tamaño de sección, detalles de espesor y peso teórico como referencia.

P3: ¿Están disponibles en stock todos los tamaños de viga I?

A3: No necesariamente. La disponibilidad depende de la producción, la calidad y el inventario del molino. Se recomienda confirmar con un proveedor antes de realizar el pedido.

P4: ¿Puedo personalizar la longitud de las vigas?
A4: Sí, muchas vigas I se pueden suministrar en longitudes estándar o cortar a los tamaños requeridos según la cantidad del pedido y la capacidad de procesamiento.

P5: ¿Cuál es la diferencia entre una página de dimensiones de viga I y una página de producto de viga I de acero?
A5: Esta página se centra en la referencia de dimensiones y la comparación de tamaños, mientras que la página del producto proporciona información detallada como calidad, aplicación, capacidad de suministro y soporte de precios.

P6: ¿Cómo elegir el tamaño correcto de la viga I?
A6: El tamaño correcto depende de la carga estructural, la luz y los requisitos de ingeniería. Los compradores deben confirmar las especificaciones junto con el grado y la cantidad.

Envíenos las dimensiones de viga I requeridas

¿Busca una cotización basada en dimensiones específicas de la viga I? Puede enviarnos el tamaño, grado, longitud, cantidad y puerto de destino que requiera. Nuestro equipo admite tamaños estándar, cortes personalizados y arreglos de envío de exportación.

Para obtener una respuesta más rápida, incluya los detalles de sus dimensiones y los requisitos del proyecto al enviar una consulta a través de nuestro I beam contact page.
