Tabla de Medidas de Vigas H HW, HM y HN: Dimensiones, Peso y Especificaciones

Introducción

Las vigas H son uno de los perfiles estructurales de acero más utilizados en la construcción moderna, gracias a su alta capacidad de carga, excelente estabilidad y amplia variedad de aplicaciones. Se emplean en edificios industriales, puentes, almacenes, plantas de fabricación y otras estructuras que requieren un alto nivel de resistencia mecánica.

Dentro de las normas de fabricación, los perfiles HW, HM y HN representan diferentes series de vigas H, diseñadas para responder a distintas necesidades estructurales. Cada una posee dimensiones, peso y propiedades específicas que influyen directamente en la capacidad portante y en la eficiencia del diseño.

En esta guía encontrará una tabla completa de medidas de vigas H HW, HM y HN, junto con información sobre sus dimensiones, peso teórico, aplicaciones más comunes y recomendaciones para seleccionar el perfil adecuado según los requisitos de su proyecto.

Guía completa sobre las vigas H de acero

¿Qué son las vigas H HW, HM y HN?

Las designaciones HW, HM y HN corresponden a diferentes series de perfiles H laminados en caliente, ampliamente utilizadas en la industria de la construcción y en proyectos de ingeniería estructural.

Aunque comparten la misma forma básica en "H", cada serie presenta diferencias en el ancho de las alas, la altura del perfil y el espesor del alma, lo que determina su comportamiento frente a distintos tipos de carga.

·Serie HW

      Las vigas HW cuentan con alas relativamente anchas y ofrecen una elevada capacidad para soportar cargas verticales y esfuerzos de compresión. Son una opción habitual para columnas, estructuras industriales y edificios de gran altura.

·Serie HM

      Las vigas HM presentan un equilibrio entre resistencia y peso, lo que las convierte en una solución versátil para vigas principales, estructuras comerciales y edificios de uso general.

·Serie HN

      Las vigas HN tienen una sección más ligera y compacta, adecuada para proyectos donde es necesario optimizar el peso de la estructura sin comprometer la resistencia requerida.

Comprender las diferencias entre estas tres series permite seleccionar el perfil estructural más eficiente desde el punto de vista técnico y económico.

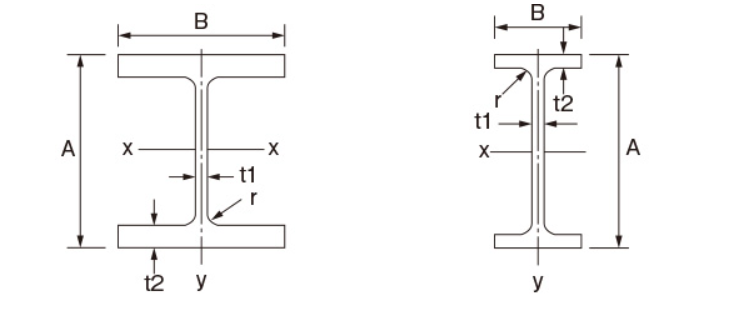

Diferencias entre vigas H e I

¿Cómo leer una tabla de medidas de vigas H?

Una tabla de dimensiones de vigas H proporciona información técnica esencial para ingenieros, fabricantes y responsables de compras.

Los parámetros más habituales incluyen:

• Altura total del perfil (H)

• Ancho del ala (B)

• Espesor del alma (t₁)

• Espesor del ala (t₂)

• Radio interior (R)

• Área de la sección transversal

• Peso teórico por metro

• Momento de inercia

• Módulo resistente

• Radio de giro

Estos datos permiten calcular la capacidad estructural del perfil, verificar su compatibilidad con el diseño y estimar el peso total de la estructura antes de la fabricación.

Para proyectos internacionales, también es recomendable comprobar que las dimensiones cumplan con normas como GB/T, JIS, EN  o ASTM, según el mercado de destino.

Tabla de medidas de vigas H HW, HM y HN

A continuación se presenta la tabla de dimensiones de las vigas H correspondiente a las series HW, HM y HN. En ella podrá consultar las dimensiones principales, el peso teórico y otros parámetros técnicos utilizados en el diseño y la fabricación de estructuras de acero.

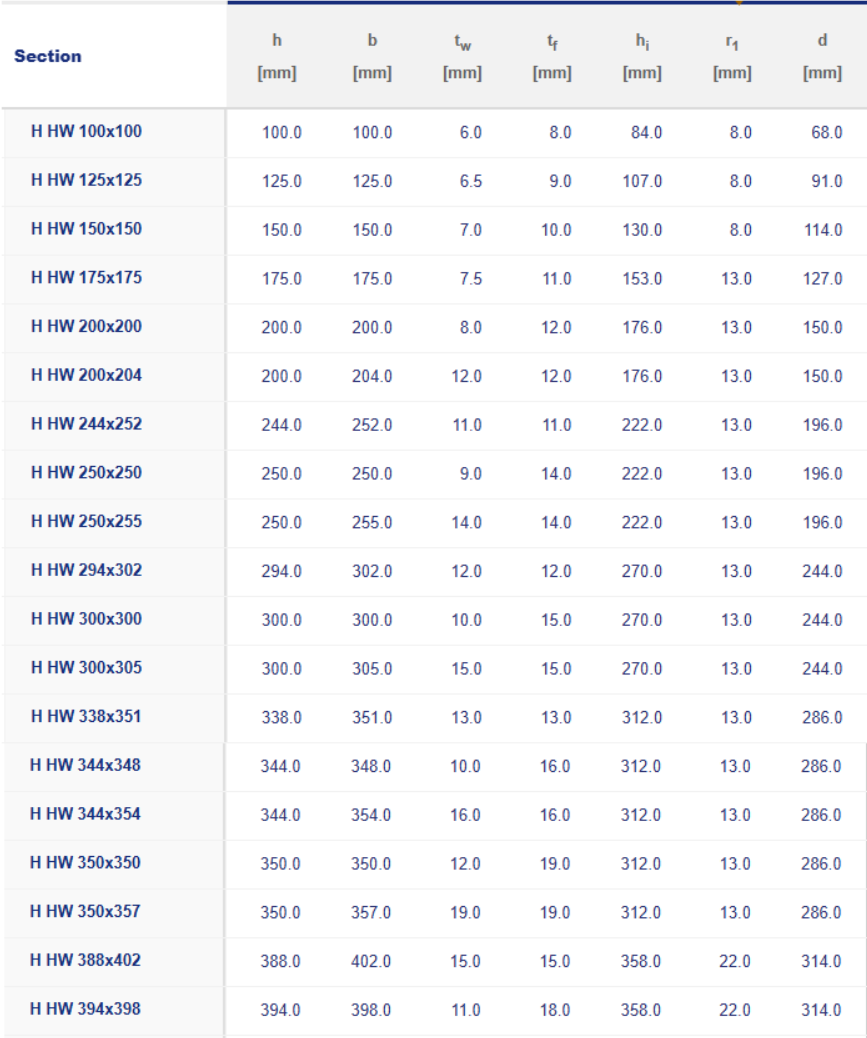

Tabla de medidas de vigas H HW

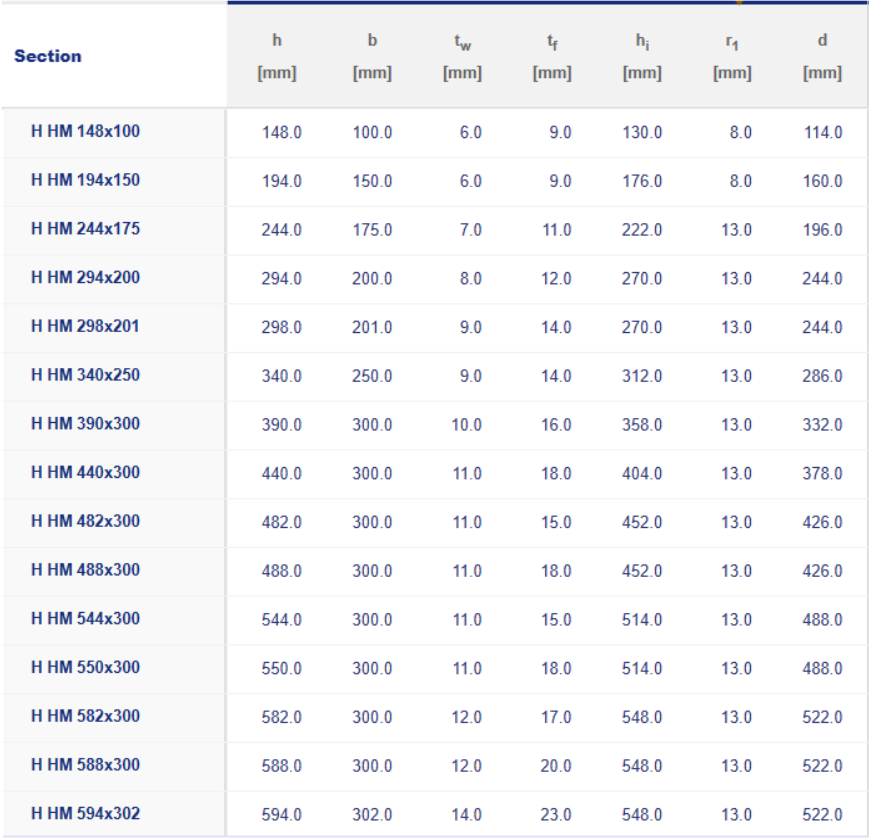

Tabla de medidas de vigas H HM

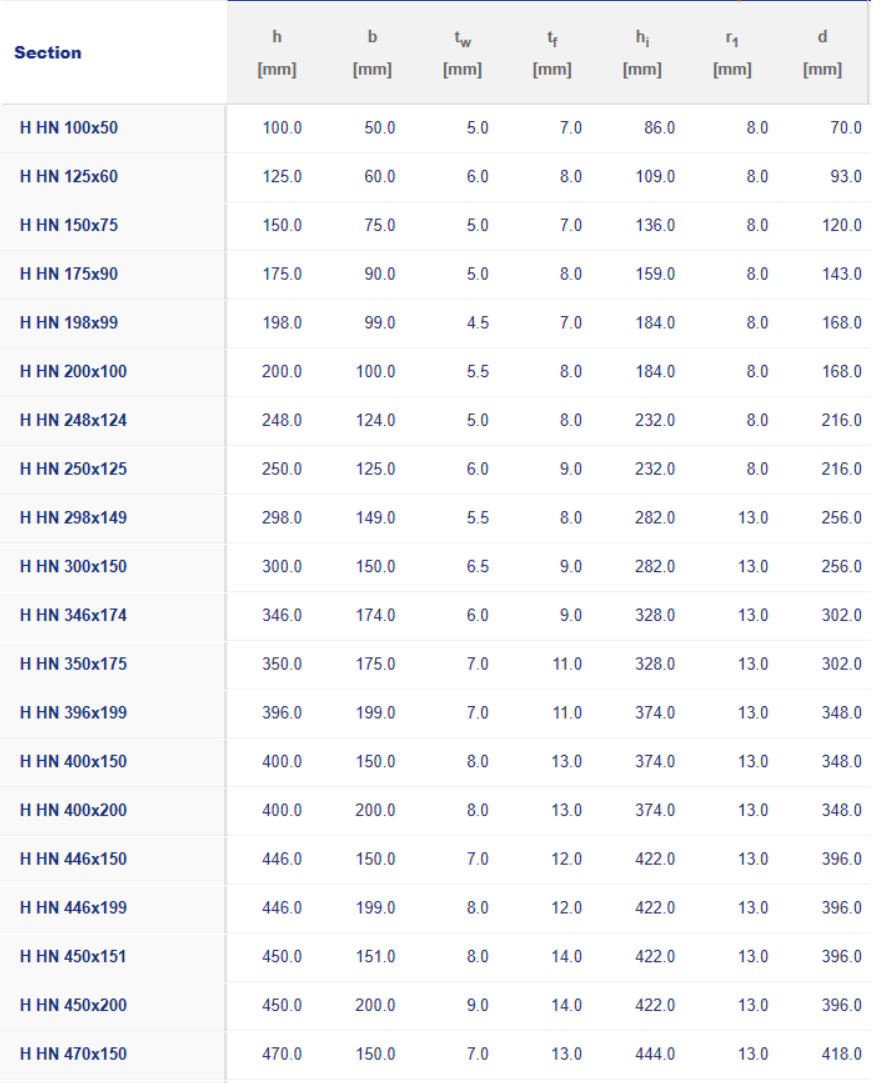

Tabla de medidas de vigas H HN

¿Cómo elegir entre las vigas HW, HM y HN?

Seleccionar la serie adecuada de vigas H depende de los requisitos estructurales, el presupuesto del proyecto y las condiciones de carga. Aunque las series HW, HM y HN comparten la misma forma en "H", cada una está diseñada para aplicaciones específicas.

Elija una viga HW si:

• Necesita soportar cargas pesadas.

• El proyecto incluye columnas de acero o edificios de gran altura.

• Se requiere una elevada estabilidad estructural.

• La prioridad es maximizar la capacidad portante.

Las vigas HW ofrecen alas más anchas y una excelente resistencia a la compresión, por lo que son ideales para estructuras industriales y proyectos de infraestructura.

Elija una viga HM si:

• Busca un equilibrio entre resistencia y peso.

• El proyecto corresponde a edificios comerciales o naves industriales.

• Necesita una solución versátil para vigas principales y secundarias.

• Desea optimizar el costo total de la estructura.

Las vigas HM son una de las opciones más utilizadas debido a su excelente relación entre rendimiento estructural y economía.

Elija una viga HN si:

• La estructura requiere perfiles más ligeros.

• El proyecto tiene cargas moderadas.

• Es importante reducir el peso total de la construcción.

• Se buscan soluciones eficientes para edificaciones de pequeña y mediana escala.

Las vigas HN permiten disminuir el consumo de acero sin comprometer la seguridad cuando las condiciones de carga lo permiten.

Aplicaciones típicas de las vigas HW, HM y HN

Cada serie de vigas H está diseñada para responder a diferentes necesidades estructurales.

En la práctica, la selección de la serie adecuada debe realizarse considerando la combinación entre capacidad de carga, dimensiones del perfil, facilidad de fabricación y presupuesto del proyecto.

Comparación entre las vigas HW, HM y HN

Consejo profesional: No elija una serie únicamente por el precio. Una selección adecuada puede reducir los costos de fabricación, instalación y mantenimiento, optimizando el costo total del proyecto.

Preguntas Frecuentes (FAQ)

• ¿Qué significa HW, HM y HN en las vigas H?

        Las siglas HW, HM y HN identifican diferentes series de perfiles H laminados en caliente. Cada una presenta dimensiones específicas y está diseñada para distintas capacidades de carga y aplicaciones estructurales.

• ¿Cuál es la diferencia entre una viga HW y una HM?

        La viga HW tiene alas más anchas y está diseñada para soportar cargas más elevadas, mientras que la viga HM ofrece un equilibrio entre resistencia y peso, siendo una opción versátil para la mayoría de los proyectos industriales y comerciales.

• ¿La serie HN es adecuada para edificios industriales?

       Depende de las cargas de diseño. La serie HN es adecuada para estructuras ligeras y edificios de pequeña o mediana escala. Para instalaciones industriales con cargas elevadas, normalmente se recomienda utilizar perfiles HM o HW.

• ¿Cómo calcular el peso de una viga H?

        El peso puede obtenerse consultando la tabla de peso teórico de vigas H o mediante el cálculo del área de la sección transversal multiplicada por la densidad del acero. En la mayoría de los proyectos se utiliza el peso teórico indicado en las normas correspondientes.

• ¿Qué norma se utiliza para las dimensiones de las vigas H?

        Las dimensiones pueden variar según la norma de fabricación, como GB/T 11263, JIS G3192, EN 10034 o ASTM A6, dependiendo del mercado y de los requisitos del proyecto.

• ¿TJMC puede suministrar perfiles HW, HM y HN personalizados?

       Sí. TJMC Steel ofrece una amplia gama de perfiles HW, HM y HN, disponibles en diferentes dimensiones, grados de acero y normas internacionales. También proporciona servicios de corte, procesamiento y exportación para proyectos en más de 50 países.
