¿Alguna vez se ha preguntado cómo determinan los ingenieros la tubería de acero perfecta para un proyecto? La respuesta está en Horario de tuberías (SCH) – el código secreto de la industria para el espesor de pared y la resistencia a la presión. Continúe leyendo para descubrir por qué esta métrica es fundamental para su próximo proyecto estructural o de tubería.

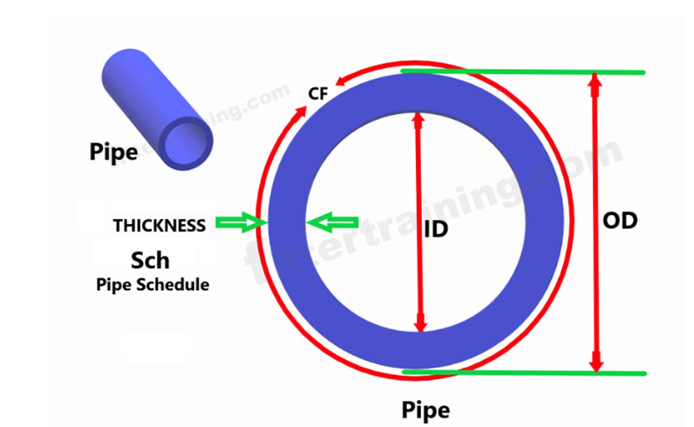

Una tabla de tuberías es un sistema de clasificación estandarizado que define el espesor de pared nominal de una tubería de acero en función de la presión de diseño y la resistencia del material. La fórmula:
Horario = (P × 1000) / (2 × S)
(P = Presión en psi, S = Esfuerzo permitido en psi)
Conclusión clave: Números de programación más altos = paredes más gruesas = mayor capacidad de presión.
Antes de los estándares modernos, los fabricantes utilizaban términos vagos como:
Estándar
Extrafuerte
Doble Extra Fuerte
Estas etiquetas no eran confiables para los ingenieros que necesitaban especificaciones precisas. Hoy, el ASME B36.10M El estándar establece 14 programas distintos (por ejemplo, SCH 5 a SCH 160, SCH40), lo que garantiza la coherencia en todas las industrias.
Las tuberías SCH 40 soportan presiones medias (por ejemplo, 200 psi para NPS 4)
Las tuberías SCH 80 están diseñadas para sistemas de alta presión (por ejemplo, 400 psi para NPS 2)
El acero al carbono SCH 40 a 600 °F solo puede soportar 150 psi (frente a 300 psi a 70 °F).
A medida que aumenta la temperatura, la tensión permitida de una tubería disminuye. Por ejemplo:
Los cálculos del cronograma a menudo incluyen 0,06" de espesor adicional para tener en cuenta la corrosión a lo largo del tiempo.
Más común: Se utiliza en el 90 % de las aplicaciones industriales (p. ej., construcción, suministro de agua).
Rendimiento equilibrado: combina asequibilidad con capacidades de presión media (≤300 psi).
Materiales versátiles: Disponible en acero al carbono (ASTM A53), galvanizado (GI) y acero inoxidable (304/316).
| Horario | Ejemplo de espesor de pared (NPS 2) | Casos de uso típicos |
|---|---|---|
| 40 | 0,154" (3,91 mm) | Tuberías generales, soportes estructurales. |
| 80 | 0,218" (5,54 mm) | Sistemas de alta presión (por ejemplo, refinerías de petróleo) |
| 160 | 0,343" (8,71 mm) | Presión extrema (por ejemplo, perforación en alta mar) |
Datos basados en estándares ASME B36.10M
Los revestimientos con propiedades de autorreparación están ampliando la vida útil de las tuberías en un 20 %.
Herramientas como Pipe Schedule Optimizer utilizan el aprendizaje automático para recomendar horarios basados en datos en tiempo real.
Los tubos SCH 40 fabricados con acero reciclado representan actualmente el 35% de la producción mundial.
¡Manténgase a la vanguardia con las últimas novedades sobre tuberías!
Al simplificar estándares complejos, lo ayudamos a construir una infraestructura más segura e inteligente.
