Cette page fournit un tableau des tailles de tuyaux ERW et une référence de dimensions standard pour les applications structurelles, de construction et industrielles. Vous pouvez consulter les tailles courantes de tuyaux en acier ERW, notamment le diamètre extérieur, l'épaisseur de paroi et la plage de longueurs.
Pour les détails de fabrication et les informations sur les approvisionnements commerciaux, veuillez visiter notre Page produit des tubes en acier REG.
Aperçu des dimensions des tuyaux de restes explosifs des guerres
Les tuyaux ERW (Electric Resistance Welded) sont largement utilisés dans l’ingénierie structurelle, le transport de l’eau, les clôtures, les échafaudages et la fabrication industrielle en général. Par rapport aux tuyaux sans soudure, les tuyaux ERW sont souvent sélectionnés pour leur rentabilité et leur utilisation structurelle à grand volume.
Cette page se concentre sur les dimensions des tuyaux ERW et la référence de taille. Pour les systèmes de canalisations liés à la pression, vous pouvez également consulter notre solutions de tuyaux en acier sans soudure.
| DN | Diamètre extérieur | Tableau d'épaisseur | |||||||||||||||
| Une série | série B | Sch 5s |
Sch 10s |
Sch 20s |
LG | Sch 20 |
Sch 30 |
MST | Sch 40 |
Sch 60 |
XS | Sch 80 |
Sch 100 |
Sch 120 |
Sch 140 |
Sch 180 |
|
| 32 40 50 |
42,4 48.3 60,3 |
38 45 57 |
1.6 1.6 1.6 |
2.8 2.8 2.8 |
3.2 3.2 3.6 |
- - - |
- - 3.2 |
- - - |
- - - |
3.6 3.6 4.0 |
- - - |
- - - |
5.0 5.0 5.6 |
- - - |
- - - |
- - - |
6.3 7.1 8.8 |
| 65 80 90 |
76.1 88,9 101,6 |
76 89 - |
2.0 2.0 2.0 |
3.0 3.0 3.0 |
3.6 4.0 4.0 |
- - - |
4.5 4.5 4.5 |
- - - |
- - - |
5.0 5.6 5.6 |
- - - |
- - - |
7.1 8.0 8.0 |
- - - |
- - - |
- - - |
10,0 11.0 12,5 |
| 100 125 150 |
114.3 139,7 168,3 |
108 133 159 |
2.0 2.9 2.9 |
3.0 3.4 3.4 |
4.0 5.0 5.0 |
- - - |
5.0 5.0 5.6 |
- - - |
- - - |
5.9 6.3 7.1 |
- - - |
- - - |
8.8 10,0 11.0 |
- - - |
11.0 12,5 14.2 |
- - - |
14.2 16,0 17.5 |
| 200 250 300 |
219.1 273,0 323,9 |
219 273 325 |
2.9 3.6 4.0 |
4.0 4.0 4.5 |
6.3 6.3 6.3 |
- - - |
6.3 6.3 6.3 |
7.1 8.0 8.8 |
- - - |
8.0 8.8 10,0 |
10,0 12,5 14.2 |
- - - |
12,5 16,0 17.5 |
16,0 17.5 22.2 |
17.5 22.2 25,0 |
20,0 25,0 28,0 |
22.2 28,0 32,0 |
| 350 400 450 500 550 600 |
355,6 406.4 457,0 508,0 559 610 |
377 426 478 529 - 630 |
4.0 4.0 4.0 5.0 5.0 5.6 |
5.0 5.0 5.0 5.6 5.6 6.3 |
- - - |
8.0 8.0 8.0 8.0 8.0 8.0 |
8.0 8.0 8.0 10,0 - - |
10,0 10,0 11.0 12,5 - - |
10,0 10,0 10,0 10,0 10,0 10,0 |
11.0 12,5 14.2 16,0 - 17.5 |
16,0 17.5 20,0 20,0 - - |
13,0 13,0 13,0 13,0 13,0 13,0 |
20,0 22.2 25,0 28,0 30,0 32,0 |
25,8 28,5 30,0 32,0 - - |
28,0 30,0 36,0 40,0 - - |
32,0 36,0 40,0 45,0 - - |
36,0 40,0 45,0 50,0 - - |

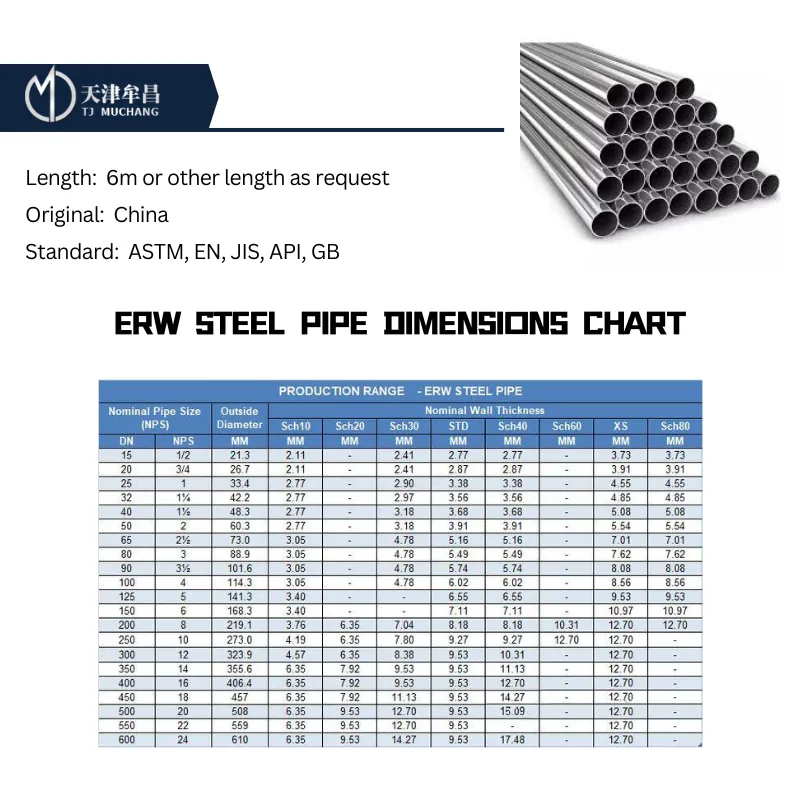

Vous recherchez des dimensions détaillées, des graphiques de planification, des tableaux d'épaisseur de paroi et des données de poids ? Voir l'intégralité Spécifications des tuyaux ERW et guide des tailles.
| NPS (pouces) | Diamètre extérieur(mm) | SCH 5 | SCH 10 | SCH 40 / STD | SCH 80 / XS | ||||
|---|---|---|---|---|---|---|---|---|---|
| POIDS (mm) | Poids (kg/m) | POIDS (mm) | Poids (kg/m) | POIDS (mm) | Poids (kg/m) | POIDS (mm) | Poids (kg/m) | ||
| 1/2" | 21.3 | 1,65 | 0,81 | 2.11 | 1.01 | 2,77 | 1,29 | 3,73 | 1,62 |
| 3/4" | 26,7 | 1,65 | 1.03 | 2.11 | 1h30 | 2,87 | 1,71 | 3,91 | 2.20 |
| 1" | 33.4 | 1,65 | 1.31 | 2,77 | 2.12 | 3.38 | 2,54 | 4,55 | 3.29 |
| 1¼" | 42.2 | 1,65 | 1,93 | 2,77 | 3.15 | 3,68 | 3,48 | 4,85 | 4.47 |
| 1½" | 48.3 | 1,65 | 1,93 | 2,77 | 3.15 | 3,68 | 4.05 | 5.08 | 5.41 |
| 2" | 60,3 | 1,65 | 2.42 | 2,77 | 3,98 | 3,91 | 5.44 | 5.54 | 7.48 |
| 2½" | 73,0 | — | — | — | — | 5.16 | 8.63 | 7.01 | 11h41 |
| 3" | 88,9 | 2.11 | 4,58 | 3.05 | 6.54 | 5.49 | 11.29 | 7,62 | 15.27 |
| 3½" | 101,6 | 2.11 | 5.25 | 3.05 | 7.52 | 5,74 | 13.77 | — | — |
| 4" | 114.3 | 2.11 | 5.25 | 3.05 | 7.52 | 6.02 | 16.07 | 8.56 | 22h32 |
| 5" | 141.3 | 2,77 | 9h50 | 3h40 | 11.74 | 6.55 | 21h77 | 9.53 | 30,97 |
| 6" | 168,3 | 2,77 | 11h47 | 3h40 | 14.04 | 7.11 | 28h25 | 10,97 | 42.56 |
| 8" | 219.1 | 2,77 | 14,99 | 3,76 | 20h25 | 8.18 | 42,55 | 12h70 | 64,64 |
| 10" | 273,0 | — | — | — | — | 9.27 | 60.29 | 15.09 | 94,79 |
| 12" | 323,8 | — | — | — | — | 10h31 | 79.62 | 17h48 | 128.07 |
Le calcul du poids des tubes en acier ERW est généralement basé sur la formule de poids théorique des tubes en acier. Étant donné que les tubes en acier ERW sont des tubes soudés, leur calcul est le même que celui des tubes en acier sans soudure, tous deux calculés sur la base du principe du dépliage d'un tube rond en une bande d'acier.
W (kg/m) = 0,02466 × T × (D − T)
Où :
W = Poids théorique par mètre (kg/m)
T = épaisseur de paroi du tuyau en acier (mm)
D = diamètre extérieur du tuyau en acier (mm)
0,02466 = Coefficient de densité du matériau des tuyaux en acier, applicable à l'acier au carbone ordinaire, la densité est prise comme 7,85 g/cm³
| Classement des tailles |
Plage de diamètre extérieur |
Caractéristiques de l'épaisseur de paroi |
Principales applications |
| Tuyau de petit diamètre |
21,3 - 114,3 millimètres (Environ 1/2 à 4 pouces) |
Plus fin, généralement 2,0 à 6,0 mm |
- Conduites d'eau et de gaz dans les bâtiments - Tuyaux de dérivation pour systèmes de gicleurs d'incendie - Structures de mobilier et d'échafaudages - Pièces mécaniques |
| Tuyau de diamètre moyen |
114,3 - 323,9 millimètres (Environ 4 à 12 pouces) |
Modéré, généralement 4,0 à 12,7 mm |
- Réseaux urbains d'adduction d'eau et de chaleur - Pipelines de collecte et de transport de pétrole et de gaz - Construire des colonnes de support structurel - Transport de fluides industriels généraux |
| Tuyau de grand diamètre |
323,9 - 610 millimètres (Environ 12 à 24 pouces) |
Plus épais, jusqu'à 19,1 mm |
- Oléoducs et gazoducs longue distance - Génie maritime et fondations structurelles sur pieux - Conservation de l'eau à grande échelle et systèmes de circulation d'eau industriels - Réseau de canalisations principal municipal |
Remarques :
Les dimensions des tuyaux ERW ci-dessus sont fournies à titre de référence uniquement. La plage de tailles et la tolérance réelles peuvent varier en fonction des normes de production et des exigences de l'application.
Si vous avez besoin d'une disponibilité complète de la taille, veuillez contacter notre équipe de fournisseurs de tuyaux ERW pour confirmation.
Les dimensions des tuyaux ERW sont généralement spécifiées par le diamètre extérieur et l’épaisseur de la paroi. Différentes normes peuvent s'appliquer en fonction de l'utilisation structurelle, fluide ou industrielle.
Les acheteurs doivent confirmer :
Plage de diamètre
Plage d'épaisseur
Spécification de soudure
Traitement de surface
Exigence de longueur
Environnement applicatif
Pour les applications galvanisées, vous pouvez également consulter notre ressources de dimension de tube en acier galvanisé.
Avantages des tuyaux en acier ERW
Les tubes en acier ERW offrent une combinaison équilibrée de performances, de rentabilité et de cohérence de production, ce qui les rend largement utilisés dans diverses industries.
Rentable
Comparés aux tuyaux sans soudure, les tuyaux ERW sont plus économiques en raison d'un processus de fabrication plus efficace et d'une réduction des déchets de matériaux.
Bonne précision dimensionnelle
Les tuyaux ERW sont produits avec des tolérances strictes, garantissant un diamètre extérieur et une épaisseur de paroi constants.
Convient aux projets à grand volume
Le processus de production continu permet une fabrication à grande échelle avec une qualité stable.
Transport de pétrole et de gaz – adapté aux systèmes de pipelines basse à moyenne pression
Conduites d'eau – utilisées dans le transport de fluides municipaux et industriels
Applications structurelles – appliquées à la construction, aux échafaudages et aux structures mécaniques
Q1 : Quelle est la différence d'épaisseur de paroi entre les tuyaux ERW et les tuyaux sans soudure ?
A1 : Selon les mêmes spécifications, l'épaisseur de paroi des tuyaux ERW est plus uniforme (contrôlée par un processus de laminage à froid), mais tuyau sans soudure peut produire un mur plus épais.
Q2 : Le tuyau ERW est-il solide ?
A2 : Oui. Les tuyaux ERW offrent une résistance mécanique fiable et conviennent à la plupart des applications de pression et structurelles standard lorsqu'ils sont fabriqués selon des normes telles que API 5L ou ASTM A53.
Q3 : Les tuyaux ERW peuvent-ils être fournis avec un revêtement ?
A3 : Oui. Les options disponibles peuvent inclure un revêtement 3PE, un revêtement FBE, une peinture noire, un revêtement bitumineux et une finition galvanisée en fonction des exigences du projet.
Q4 : L'épaisseur de paroi du tuyau galvanisé ERW doit-elle être augmentée ?
A4 : Non, l'effet de la couche galvanisée (50~100 μm) sur la résistance peut être ignoré, mais il convient de prêter attention à l'adhérence de la couche de zinc.
Q5 : Comment détecter l'épaisseur de paroi d'un tuyau ERW ?
A5 : Jauge d'épaisseur à ultrasons (UT) ou mesure au pied à coulisse (éviter la zone de soudure).
Q6 : Pouvez-vous fournir des tailles et des longueurs personnalisées ?
A6 : Oui. Des diamètres, épaisseurs de paroi, longueurs et finitions d'extrémité personnalisés peuvent être produits en fonction de la quantité commandée et des exigences techniques.
