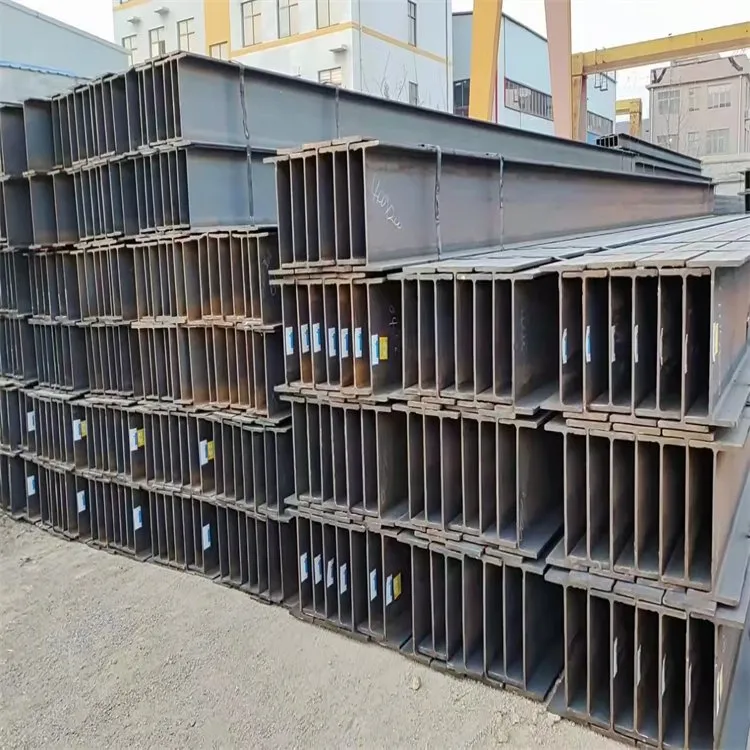

Paramètre du profil des poutres en H HW HM HN

Dans le domaine de l'architecture et de l'ingénierie modernes, les poutres en H, en tant que matériau structurel clé, sont largement utilisées dans divers projets de construction en raison de leur efficacité, de leur économie et de leur flexibilité élevées. Selon les différentes largeurs des brides, les poutres en H peuvent être divisées en poutres en H à brides larges, poutres en H à brides moyennes et poutres en H à brides étroites, chacune présentant des avantages de performance et des scénarios d'application uniques. Qu'il s'agisse de la charpente stable des immeubles de grande hauteur ou de la conception économique de structures légères, ces trois types de poutres en H peuvent offrir des solutions personnalisées pour votre projet.

Comprendre leurs caractéristiques de performance et leur champ d'application vous aidera à choisir les matériaux appropriés de manière plus scientifique, jetant ainsi une base solide pour le succès du projet.

Norme	GB/ASTM/DIN/JIS/AISI/BS Norme
Notes	Q235, SS400, SS490, ASTM A36/A572 Gr.50, S235JR/S275JR /S355JR/S450J0, 250/300/350/400, DX52D/DX53D/S280GD/S320GD/S350GD
Spécification	10010068~9003001618
Type d'acier pour la structure du bâtiment	Section en H en acier

Tableau des dimensions des poutres à section H HW HM HN

	*	H*B	H	B	t1	t2	kg/m
Matériel	100*100	100*100	100	100	6	8	17.2
	125*125	125*125	125	125	6.5	9	23,8
	150*150	150*150	150	150	7	10	31,9
	175*175	175*175	175	175	7.5	11	40.42
	200*200	200*200	200	200	8	12	50,5
	200*200	200*204	200	204	12	12	56,7
	250*250	250*250	250	250	9	14	72,4
	250*250	250*255	250	255	14	14	82,2
	300*300	294*302	294	302	12	12	85
		300*300	300	300	10	15	94,5
		300*305	300	305	15	15	106.3
	350*350	344*348	344	348	10	16	115
	350*350	350*350	350	350	12	19	137
	400*400	388*402	388	402	15	15	141
		394*398	394	398	11	18	147.3
		400*400	400	400	13	21	172.3
		414*405	414	405	18	28	233
		428*407	428	407	20	35	284
		400*408	400	408	21	21	197.4
HM	150*100	148*100	148	100	6	9	21.4
	200*150	194*150	194	150	6	9	31.2
	250*175	244*175	244	175	7	11	44.1
	300*200	294*200	294	200	8	12	57.3
	350*250	340*250	340	250	9	14	79,7
	400*300	390*300	390	300	10	16	107.3
	450*300	440*300	440	300	11	18	124
	500*300	482*300	482	300	11	15	115
	500*300	488*300	488	300	11	18	129.1

	*	H*B	H	B	T1	T2	kg/m
HM	600*300	582*300	582	300	12	17	137
		588*300	588	300	12	20	151.1
		594*302	594	302	14	23	175
NH	150*75	150*75	150	75	5	7	14.3
	175*90	175*90	175	90	5	8	18.2
	200*100	198*99	198	99	4.5	7	18,5
	200*100	200*100	200	100	5.5	8	21.7
	250*125	248*124	248	124	5	8	25,8
	250*125	250*125	250	125	6	9	29,7
	300*150	298*149	298	149	5.5	8	32,6
	300*150	300*150	300	150	6.5	9	37.3
	350*175	346*174	346	174	6	9	41,8
	350*175	350*175	350	175	7	11	50
	400*200	396*199	396	199	7	11	56,7
	400*200	400*200	400	200	8	13	66
	450*200	446*199	446	199	8	12	66,7
	450*200	450*200	450	200	9	14	76,5
	500*200	496*199	496	199	9	14	79,5
		500*200	500	200	10	16	89,7
		506*201	506	201	11	19	103.1
	600*200	596*199	596	199	10	15	95.2
		600*200	600	200	11	17	106.1
		606*201	606	201	12	20	120,3
	700*300	692*300	692	300	13	20	166
	700*300	700*300	700	300	13	24	185
	800*300	792*300	792	300	14	22	191
	800*300	800*300	800	300	14	26	210
	900*300	900*300	900	300	16	28	243

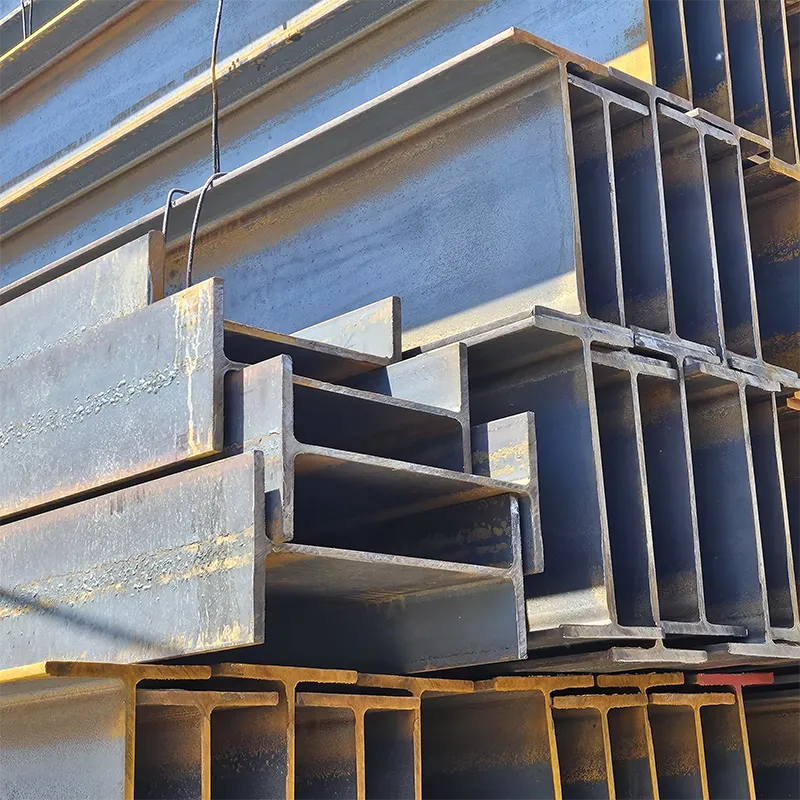

Caractéristiques des poutres en H profilées HW HM HN

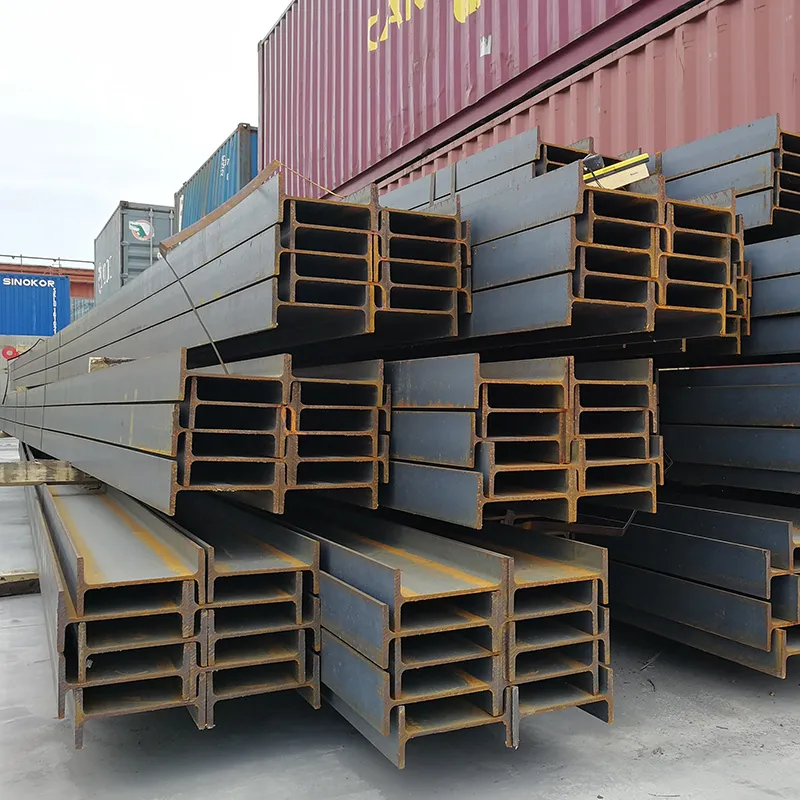

Poutre en H à larges ailes

Haute résistance à la flexion : La conception à larges brides augmente considérablement le module de section, ce qui lui permet d'exceller dans la résistance aux contraintes de flexion.

Excellente stabilité : Les ailes plus larges réduisent efficacement le rapport d'élancement, améliorant ainsi la résistance au flambage du composant.

Grande capacité de charge : Convient aux structures devant supporter de lourdes charges, telles que les immeubles de grande hauteur et les grands ponts.

Scénarios d'application : Idéal pour les projets d'ingénierie de longue durée et à forte charge, notamment les installations industrielles, les immeubles de grande hauteur et les fondations de machines lourdes.

Poutre en H à bride moyenne

Performance équilibrée supérieure : Il se situe entre les poutres en H à ailes larges et à ailes étroites, offrant une bonne résistance à la flexion avec des dimensions de section transversale modérées.

Rentable : Comparée aux poutres en H à larges ailes, elle est plus légère, offre une plus grande efficacité matérielle et réduit les coûts.

Applications polyvalentes : Convient aux bâtiments résidentiels à plusieurs étages, aux petites et moyennes installations industrielles et aux ponts à usage général.

Haute flexibilité : Répond aux besoins de différents types de bâtiments, ce qui en fait un choix idéal pour équilibrer performances et coûts.

Poutre en H à bride étroite

Léger : La conception à bride étroite rend l'acier plus léger, facilitant ainsi le transport et l'installation.

Gain de place : Les largeurs de bride plus petites permettent d'économiser de l'espace, ce qui le rend adapté aux applications compactes et réduit l'occupation de l'espace interne dans les bâtiments.

Forte résistance au cisaillement : Bien que sa résistance à la flexion soit relativement faible, il résiste bien aux forces de cisaillement.

Scénarios d'application : Largement utilisé dans les bâtiments légers, les escaliers en acier, les panneaux d'affichage, les présentoirs et d'autres applications nécessitant de faibles charges.
