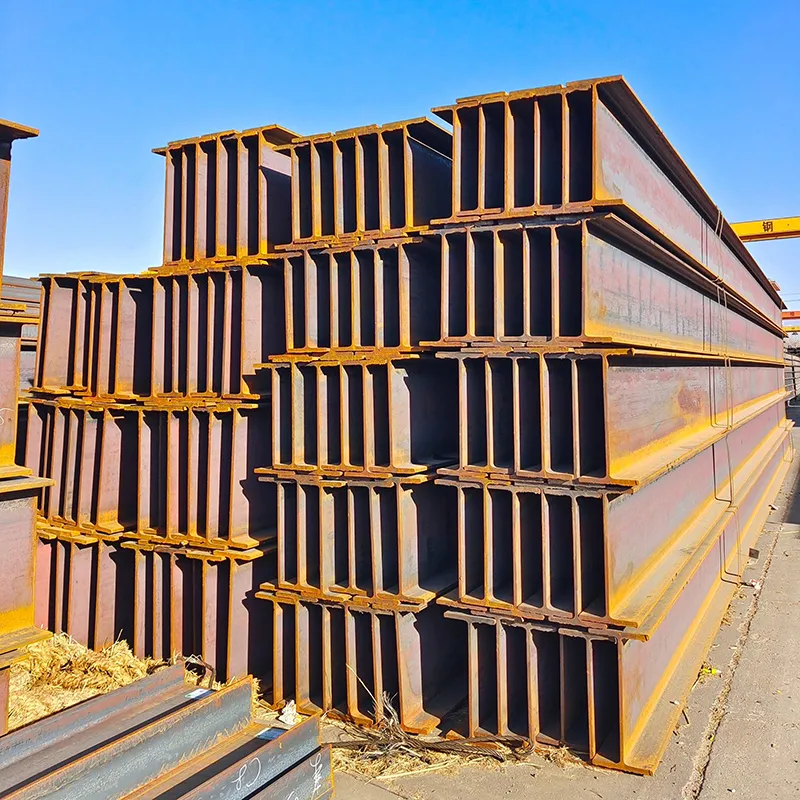

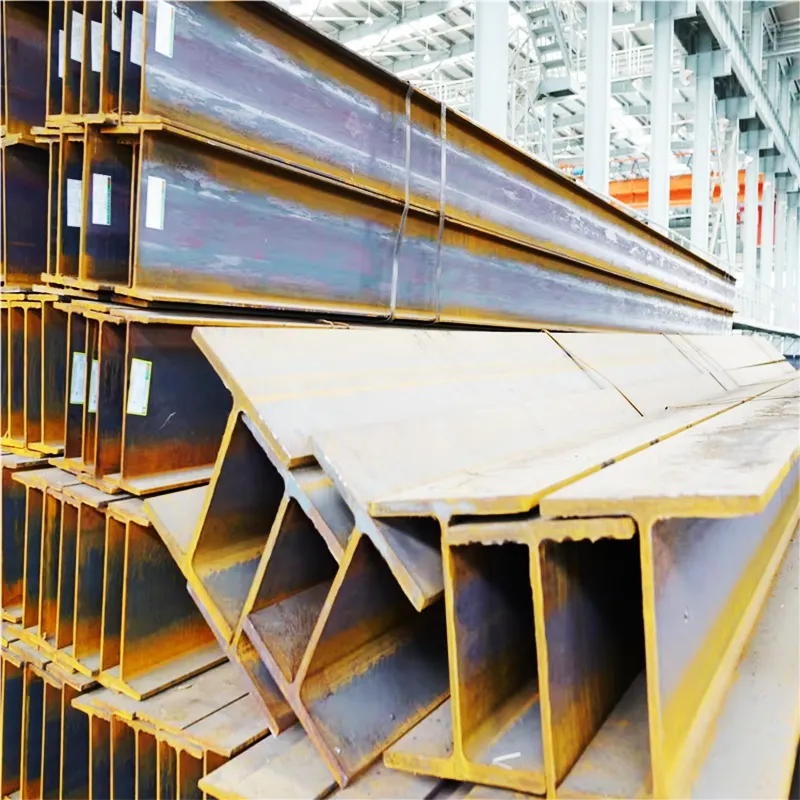

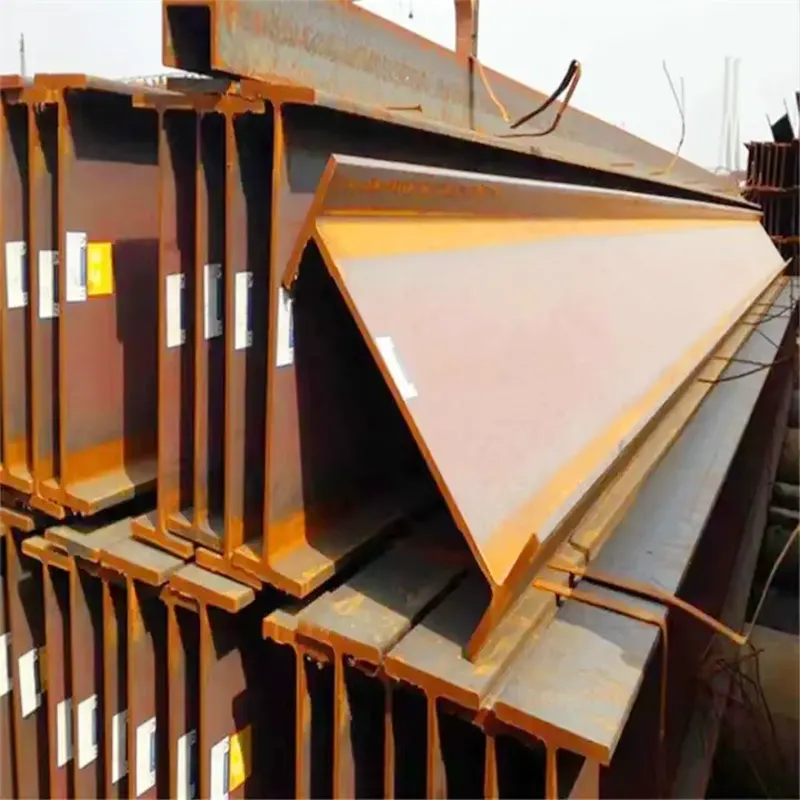

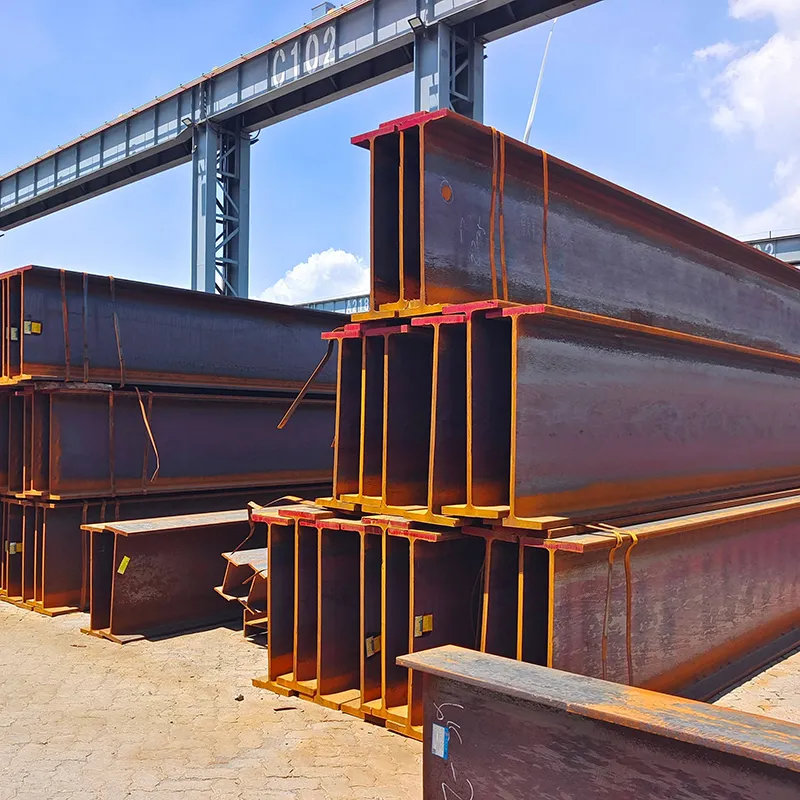

Poutres américaines à larges brides en W

Paramètre des poutres à larges ailes

Les poutres à larges ailes ont attiré beaucoup d'attention dans le domaine de l'ingénierie pour leurs excellentes performances structurelles et leur large applicabilité. En tant qu'acier de construction clé, il joue un rôle indispensable dans divers projets de construction et d'infrastructure.

WF Beam, nommé d'après sa forme transversale unique ressemblant aux lettres « H » ou « W ». Il se compose de larges brides situées en haut et en bas, ainsi que d'une plaque d'âme reliant verticalement les brides. Cette structure confère à la poutre à larges ailes d'excellentes propriétés mécaniques. L'augmentation de la largeur du bord de l'aile permet à la poutre en acier de résister plus efficacement à la déformation et d'améliorer sa résistance à la flexion.

Norme	Norme américaine
Matériel	Q235B Q355B SS400 ASTM A36 S235 S355
Taille	Largeur de bande (H) : 100-900 mm Largeur de bride (B) : 100-300 mm Épaisseur de l'âme (t1) : 5-30 mm Épaisseur de bride (t2) : 5-30 m
Longueur	6 m/9 m/12 m ou longueur personnalisée selon la demande du client
Demande	Structure de construction / Construction de bâtiments

Applications industrielles courantes

Les constructeurs utilisent des poutres en W dans tout le secteur de la construction pour construire un large éventail de structures résidentielles, commerciales et municipales différentes. Certaines des utilisations les plus courantes comprennent :

Principalement utilisé pour les structures à ossature dans les bâtiments commerciaux, les installations industrielles, les bâtiments résidentiels, etc.
Largement utilisé dans la construction de ponts routiers et de ponts ferroviaires, comme principal matériau de structure pour les poutres principales et les piliers de pont.
Utilisé pour construire une détection d'équipement à grande échelle et lui fournir une plate-forme de support stable
Dans les structures de tour telles que les tours de communication et les tours de transmission, les poutres en W servent de principaux composants de support pour assurer la stabilité.

Poutres américaines à larges brides en W

Taille de la poutre en W en acier

Désignation Impérial (en x lb/pi)	Profondeur h (dans)	Largeur w (dans)	Épaisseur de la bande t_w (dans)	Épaisseur de bride t_f (dans)	Zone sectionnelle (dans²)	Poids (lb_f/pi)


L 27 x 178	27,8	14.09	0,725	1.190	52.3	178
L 27 x 161	27.6	14.02	0,660	1.080	47.4	161
L 27 x 146	27.4	14	0,605	0,975	42,9	146
L 27 x 114	27.3	10.07	0,570	0,930	33,5	114
L 27 x 102	27.1	10.02	0,515	0,830	30,0	102
L 27 x 94	26,9	10	0,490	0,745	27,7	94
L 27 x 84	26,7	9,96	0,460	0,640	24,8	84
L 24 x 162	25	13	0,705	1.220	47,7	162
L 24 x 146	24,7	12.9	0,650	1.090	43,0	146
L 24 x 131	24,5	12.9	0,605	0,960	38,5	131
L 24 x 117	24.3	12,8	0,55	0,850	34.4	117
L 24 x 104	24.1	12h75	0,500	0,750	30,6	104
L 24 x 94	24.1	9.07	0,515	0,875	27,7	94
L 24 x 84	24.1	9.02	0,470	0,770	24,7	84
L 24 x 76	23.9	9	0,440	0,680	22.4	76
L 24 x 68	23,7	8,97	0,415	0,585	20.1	68
L 24 x 62	23,7	7.04	0,430	0,590	18.2	62
L 24 x 55	23.6	7.01	0,395	0,505	16.2	55
L 21 x 147	22.1	12.51	0,720	1.150	43.2	147
L 21 x 132	21,8	12h44	0,650	1,035	38,8	132
L 21 x 122	21.7	12h39	0,600	0,960	35,9	122
L 21 x 111	21,5	12.34	0,550	0,875	32,7	111
L 21 x 101	21.4	12.29	0,500	0,800	29,8	101
L 21 x 93	21.6	8.42	0,580	0,930	27.3	93
L 21 x 83	21.4	8.36	0,515	0,835	24.3	83
L 21 x 73	21.2	8.3	0,455	0,740	21,5	73
L 21 x 68	21.1	8.27	0,430	0,685	20,0	68
L 21 x 62	21	8.24	0,400	0,615	18.3	62
L 21 x 57	21.1	6.56	0,405	0,650	16.7	57
L 21 x 50	20,8	6.53	0,380	0,535	14.7	50
L 21 x 44	20,7	6.5	0,350	0,450	13,0	44
L 18 x 119	19	11.27	0,655	1.060	35.1	119
L 18 x 106	18.7	11.2	0,590	0,940	31.1	106
L 18 x 97	18.6	11h15	0,535	0,870	28,5	97
L 18 x 86	18.4	11.09	0,480	0,770	25.3	86
L 18 x 76	18.2	11.04	0,425	0,680	22.3	76
L 18 x 71	18,5	7,64	0,495	0,810	20,8	71
L 18 x 65	18.4	7.59	0,450	0,750	19.1	65
L 18 x 60	18.2	7.56	0,415	0,695	17.6	60
L 18 x 55	18.1	7.53	0,390	0,630	16.2	55
L 18 x 50	18	7.5	0,355	0,570	14.7	50
L 18 x 46	18.1	6.06	0,360	0,605	13.5	46
L 18 x 40	17.9	6.02	0,315	0,525	11.8	40
L 18 x 35	17.7	6	0,300	0,425	10.3	35
L 16 x 100	16.97	10.425	0,585	0,985	29.4	100
L 16 x 89	16h75	10.365	0,525	0,875	26.2	89
L 16 x 77	16h52	10.295	0,455	0,760	22.6	77
L 16 x 67	16h33	10.235	0,395	0,665	19.7	67
L 16 x 57	16h43	7.120	0,430	0,715	16,8	57
L 16 x 50	16.26	7.070	0,380	0,630	14.7	50
L 16 x 45	16.13	7.035	0,345	0,565	13.3	45
L 16 x 40	16.01	6.995	0,305	0,505	11.8	40
L 16 x 36	15.86	6.985	0,295	0,430	10.6	36
L 16 x 31	15.88	5,525	0,275	0,440	9.12	31
L 16 x 26	15h69	5.5	0,250	0,345	7,68	26
L 14 x 132	14.66	14.725	0,645	1.030	38,8	132
L 14 x 120	14h48	14.670	0,590	0,940	35.3	120
L 14 x 109	14h32	14.605	0,525	0,860	32	109
L 14 x 99	14.16	14.565	0,485	0,780	29.1	99
L 14 x 90	14.02	14.520	0,440	0,710	26,5	90
L 14 x 82	14h31	10.130	0,510	0,855	24.1	82
L 14 x 74	14.17	10.070	0,450	0,785	21,8	74
L 14 x 68	14.04	10.035	0,415	0,720	20,0	68
L 14 x 61	13,89	9.995	0,375	0,645	17.9	61
L 14 x 53	13.92	8.060	0,370	0,660	15.6	53
L 14 x 48	13.79	8.030	0,340	0,595	14.1	48
L 14 x 43	13.66	7.995	0,305	0,530	12.6	43
L 14 x 38	14h10	6.770	0,310	0,515	11.2	38
L 14 x 34	13,98	6,745	0,285	0,455	10,0	34
L 14 x 30	13.84	6.730	0,270	0,385	8,85	30
L 14 x 26	13.91	5.025	0,255	0,420	7,69	26
L 14 x 22	13.74	5	0,230	0,335	6.49	22

L 12 x 136	13.41	12.4	0,79	1.250	39,9	136
L 12 x 120	13.12	12h32	0,71	1.105	35.3	120
L 12 x 106	12,89	12.22	0,61	0,990	31.2	106
L 12 x 96	12.71	12.16	0,55	0,900	28.2	96
L 12 x 87	12.53	12.125	0,515	0,810	25.6	87
L 12 x 79	12h38	12.08	0,47	0,735	23.2	79
L 12 x 72	12h25	12.04	0,43	0,670	21.1	72
L 12 x 65	12.12	12	0,39	0,605	19.1	65
L 12 x 58	12.19	10.01	0,36	0,640	17,0	58
L 12 x 53	12.06	9.995	0,345	0,575	15.6	53
L 12 x 50	12.19	8.08	0,37	0,640	14.7	50
L 12 x 45	12.06	8.045	0,335	0,575	13.2	45
L 12 x 40	11.94	8.005	0,295	0,515	11.8	40
L 12 x 35	12h50	6.56	0,3	0,520	10.3	35
L 12 x 30	12.34	6.52	0,26	0,440	8.8	30
L 12 x 26	12.22	6.490	0,23	0,380	7.7	26
L 12 x 22	12h31	4.03	0,26	0,425	6.5	22
L 12 x 19	12.16	4.005	0,235	0,350	5.6	19
L 12 x 16	11,99	3.990	0,22	0,265	4.7	16
L 12 x 14	11.91	3.970	0,2	0,225	4.2	14
L 10 x 112	11h36	10.415	0,755	1.250	32,9	112
L 10 x 100	11.1	10.340	0,680	1.1120	29.4	100
L 10 x 88	10.84	10.265	0,605	0,990	25.9	88
L 10 x 77	10h60	10.190	0,530	0,870	22.6	77
L 10 x 68	10h40	10.130	0,470	0,770	20,0	68
L 10 x 60	10.22	10.080	0,420	0,680	17.6	60
L 10 x 54	10.09	10.030	0,370	0,615	15,8	54
L 10 x 49	9,98	10	0,340	0,560	14.4	49
L 10 x 45	10h10	8.020	0,350	0,620	13.3	45
L 10 x 39	9.92	7.985	0,315	0,530	11.5	39
L 10 x 33	9.73	7.960	0,290	0,435	9.71	33
L 10 x 30	10h47	5,81	0,3	0,510	8,84	30
L 10 x 26	10h33	5.770	0,26	0,440	7.6	26
L 10 x 22	10.17	5.750	0,240	0,360	6.5	22
L 10 x 19	10.24	4.020	0,250	0,395	5.6	19
L 10 x 17	10.11	4.010	0,240	0,330	5	17
L 10 x 15	9,99	4	0,230	0,270	4.4	15
L 10 x 12	9,87	3.960	0,190	0,210	3.5	12
L 8 x 67	9h00	8.280	0,570	0,935	19.7	67
L 8 x 58	8h75	8.220	0,510	0,810	17.1	58
L 8 x 48	8.5	8.110	0,400	0,685	14.1	48
L 8 x 40	8h25	8.070	0,360	0,560	11.7	40
L 8 x 35	8.12	8.020	0,310	0,495	10.3	35
L 8 x 31	8h00	7.995	0,285	0,435	9.1	31
L 8 x 28	8.06	6.535	0,285	0,465	8.3	28
L 8 x 24	7,93	6.495	0,245	0,400	7.1	24
L 8 x 21	8.28	5.270	0,250	0,400	6.2	21
L 8 x 18	8.14	5.250	0,230	0,330	5.3	18
L 8 x 15	8.11	4.015	0,245	0,315	4.4	15
L 8 x 13	7,99	4	0,230	0,255	3.8	13
L 8 x 10	7,89	3.940	0,170	0,205	2.9	10
L 6 x 25	6.38	6.080	0,320	0,455	7.3	25
L 6 x 20	6h20	6.020	0,260	0,365	5.9	20
L 6 x 16	6.28	4.030	0,260	0,405	4.7	16
L 6 x 15	5,99	5.990	0,230	0,260	4.4	15
L 6 x 12	6.03	4	0,230	0,280	3.6	12
L 6 x 9	5,90	3.940	0,170	0,215	2.7	9
L 5 x 19	5.15	5.030	0,270	0,430	5.5	19
L 5 x 16	5.01	5	0,240	0,360	4.7	16
L 4 x 13	4.16	4.060	0,280	0,345	3.8	13

Caractéristiques des poutres à larges ailes

Sélection de matériaux de haute qualité : Utilisant principalement de l'acier au carbone et de l'acier faiblement allié. L'acier au carbone a de bonnes performances globales et une rentabilité élevée, adaptée à la construction générale ; L'acier faiblement allié présente une résistance, une ténacité et une résistance à la corrosion élevées, ce qui le rend adapté aux projets à grande échelle avec des exigences strictes.
Excellentes performances mécaniques : Capacité portante haute résistance, bonne stabilité, résistance aux chocs et performances sismiques.
Technologie avancée de laminage à chaud : améliore l'efficacité de la production, améliore les propriétés mécaniques du produit et la qualité de la surface.
Nous pouvons fournir une large gamme de spécifications standards et également proposer des services personnalisés.
