Cette page fournit un tableau structuré des dimensions des poutres en I couvrant les tailles couramment utilisées pour les applications de construction, de fabrication et structurelles. Vous pouvez consulter les dimensions standard des poutres en I en mm, y compris la hauteur de section, la largeur de la semelle, l'épaisseur de l'âme, l'épaisseur de la semelle et les données de poids de référence.
Pour plus de détails sur le produit, les options de qualité et la capacité d'approvisionnement à l'exportation, veuillez vous référer à notre steel I beam product page ou contactez notre équipe pour obtenir une assistance en matière de devis.

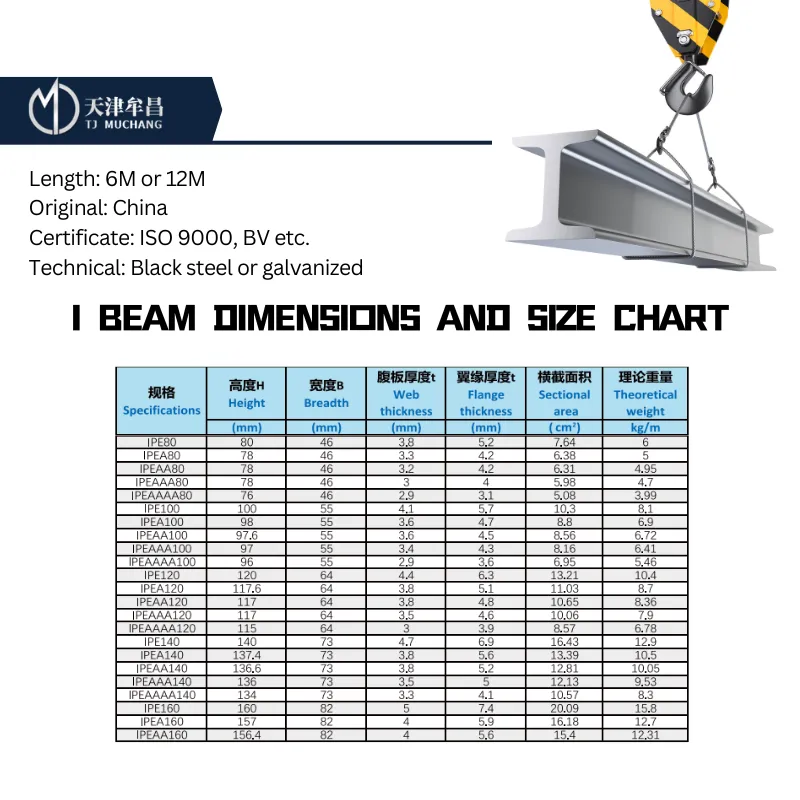

Dimensions et tableau des tailles des poutres en I
Les poutres en I sont largement utilisées dans les cadres structurels, les bases de machines, les ponts et les systèmes de support où l'efficacité résistance/poids est requise. Lors des étapes d’approvisionnement et d’ingénierie, les acheteurs ont souvent besoin d’un accès rapide aux données dimensionnelles avant de poursuivre les discussions commerciales. Par conséquent, cette page se concentre sur le tableau des tailles de poutre en I et la référence des spécifications plutôt que sur une introduction détaillée du produit.
Si vous recherchez des qualités de matériaux, une gamme de production, un état de surface ou des détails sur l'emballage d'exportation, vous pouvez consulter notre steel I beam supply page pour des informations complètes.
| Désignation | Hauteur (mm) | Largeur de bride (mm) | Épaisseur de l'âme (mm) | Longueur (m) |
|---|---|---|---|---|
| 100 × 68 | 100 | 68 | 4.5 | 6-9 |
| 120 × 74 | 120 | 74 | 5 | 6-9 |
| 140 × 80 | 140 | 80 | 5.5 | 6-9 |
| 160 × 88 | 160 | 88 | 6 | 6-12 |
| 180 × 94 | 180 | 94 | 6.5 | 6-12 |
| 200 × 100 | 200 | 100 | 7 | 9-12 |
| 200 × 102 | 200 | 102 | 9 | 9-12 |
| 220 × 110 | 220 | 110 | 7.5 | 9-12 |
| 220 × 112 | 220 | 112 | 9.5 | 9-12 |
| 250 × 116 | 250 | 116 | 8 | 9-12 |
| 250 × 118 | 250 | 118 | 10 | 9-12 |
| 280 × 122 | 280 | 122 | 8.5 | 9-12 |
| 280 × 124 | 280 | 124 | 10.5 | 9-12 |
| 300 × 126 | 300 | 126 | 9 | 12 |
| 300 × 128 | 300 | 128 | 11 | 12 |
| 300 × 130 | 300 | 130 | 13 | 12 |
| 300 × 134 | 300 | 134 | 9 | 6-12 |
| 320 × 130 | 320 | 130 | 9.5 | 12 |
| 320 × 134 | 320 | 134 | 13.5 | 12 |
| 360 × 136 | 360 | 136 | 10 | 12 |
| 400 × 142 | 400 | 142 | 10.5 | 12 |
| 450 × 150 | 450 | 150 | 11.5 | 12 |
| 500 × 158 | 500 | 158 | 12 | 12 |
| 550 × 166 | 550 | 166 | 12,5 | 12 |
| 560 × 166 | 560 |
166 | 12,5 | 12 |
| Désignation | Hauteur (mm) | Largeur (mm) |
Largeur de bride (mm) | Épaisseur de l'âme (mm) |
|---|---|---|---|---|
| IPE80 | 80 | 46 | 3.8 | 5.2 |
| IPEA80 | 78 | 46 | 3.3 | 4.2 |
| IPEAA 80 | 78 | 46 | 3.2 | 4.2 |
| IPEAAA 80 | 78 | 46 | 3 | 4 |
| IPEAAAAA 80 | 76 | 46 | 3.9 | 3.1 |
| IPE100 | 100 | 55 | 4.1 | 5.7 |
| IPEA100 | 98 | 55 | 3.6 | 4.7 |
| IPEAA 100 | 97,6 | 55 | 3.6 | 4.5 |
| IPEAAA 100 | 97 | 55 | 3.4 | 4.3 |
| IPEAAAAA 100 | 96 | 55 | 2.9 | 3.6 |
| IPE120 | 120 | 64 | 4.4 | 6.3 |
| IPEA120 | 117,6 | 64 | 3.8 | 5.1 |
| IPEAA 120 | 117 |
64 | 3.8 | 4.8 |
| IPEAAA 120 | 117 | 64 | 3.5 | 4.6 |
| IPEAAAAA 120 | 115 | 64 | 3 | 3.9 |
| IPE140 | 140 | 73 | 4.7 | 6.9 |
| IPEA140 | 137,4 | 73 | 3.8 | 5.6 |
| IPEAA 140 | 136,6 | 73 | 3.5 | 5.2 |
| IPEAAA 140 | 136 | 73 | 3.5 | 5 |
| IPEAAAAA 140 | 134 | 73 | 3.3 | 4.1 |
| IPE160 | 160 | 82 | 5 | 7.1 |
| IPEA160 | 157 |
82 | 4 | 5.9 |
| IPEAA 160 | 156.4 | 82 | 4 | 5.6 |
| IPEAAA 160 | 156 | 82 | 3.7 | 5.4 |
| IPEAAAAA 160 | 154 | 82 | 3.6 | 4.3 |
| IPE180 | 180 | 91 | 5.3 | 8 |
| IPEA180 | 177 | 91 | 4.3 | 6.5 |
| IPEAA 180 | 176.4 | 91 | 4.3 | 6.2 |
| IPE200 | 200 | 100 | 5.6 | 8.5 |
| IPEA200 | 197 | 100 | 4.5 | 7 |
| IPEAA200 | 196,4 | 100 | 4.5 | 6.7 |
| IPEAAA 200 | 196 | 100 | 4.1 | 6.5 |
| IPEAAAAA 200 | 193 | 100 | 4.1 | 5.2 |
| IPE220 | 220 | 110 | 5.9 | 9.2 |
| IPEAA 220 | 216.4 | 110 | 4.7 | 7.4 |
| IPE240 | 240 | 120 | 6.2 | 9.8 |
| IPE270 |
270 | 135 | 6.6 | 10.2 |
| IPE300 | 300 | 150 | 7.1 | 10.7 |
| IPE 330 | 330 | 160 | 7.5 | 11.5 |
| IPE 360 | 360 | 170 | 8 | 12.7 |
| IPE400 | 400 | 180 | 8.6 | 13.5 |
| IPE450 | 450 | 190 | 9.4 | 14.6 |
| IPE500 | 500 | 200 | 10.2 | 16 |
| IPE550 |
550 | 210 | 11.1 |
17.2 |
| Désignation | Hauteur (mm) | Largeur (mm) | Largeur de bride (mm) | Épaisseur de l'âme (mm) |
|---|---|---|---|---|
| IPN80 | 80 | 42 | 3.9 | 5.9 |
| IPN100 | 100 | 50 | 4.5 | 6.8 |
| IPN120 | 120 | 58 | 5.1 | 7.7 |
| IPN140 | 140 | 66 | 5.7 | 8.6 |
| IPN160 | 160 | 74 | 6.3 | 9.5 |
| IPN180 | 180 | 82 | 6.9 | 10.4 |
| IPN200 | 200 | 90 | 7.5 | 11.3 |
| IPN220 | 220 | 98 | 8.1 | 12.2 |
| IPN240 | 240 | 106 | 8.7 | 13.1 |
| IPN260 | 260 | 113 | 9.4 | 14.1 |
| IPN280 | 280 | 119 | 10.1 | 15.2 |
| IPN 300 | 300 | 125 | 10.8 | 16.2 |
| IPN320 | 320 | 131 | 11.5 | 17.3 |
| IPN340 | 340 | 137 | 12.2 | 18.3 |
| IPN360 | 360 | 143 | 13 | 19.5 |
| IPN 380 |
380 | 149 | 13.7 | 20,5 |
| IPN400 | 400 | 155 | 14.4 |
21.6 |
| IPN450 | 450 | 170 | 16.2 | 24.3 |
| IPN500 | 500 | 185 | 18 | 27 |
| IPN550 | 550 | 200 | 19 | 30 |
| IPN600 | 600 | 215 | 21.6 | 32.4 |
Remarques :
Le tableau ci-dessus fournit une référence générale sur les dimensions des poutres en I pour la démonstration de la disposition et de la structure. Les tailles, tolérances et poids réels doivent être vérifiés conformément aux normes applicables et à la gamme de production de l'usine.
Si vous avez besoin d'une disponibilité exacte des stocks ou d'un approvisionnement basé sur un projet, veuillez soumettre vos dimensions requises via notre I beam quotation page pour confirmation.
Les dimensions des poutres en I sont généralement définies par la hauteur de la section et la largeur de la semelle, avec des paramètres supplémentaires tels que l'épaisseur de l'âme et l'épaisseur de la semelle utilisés pour les décisions d'ingénierie et d'approvisionnement. Par rapport aux poutres en H, les poutres en I ont généralement des ailes plus étroites et sont couramment utilisées dans des applications structurelles plus légères.
Un tableau standard des tailles de poutres en I comprend généralement :
Hauteur des sections
Largeur de bride
Épaisseur de l'âme
Épaisseur de la bride
Poids théorique
Plage de longueur
Norme applicable
Pour une comparaison structurelle, vous pouvez également consulter la différence entre les dimensions des poutres en I et des poutres en H dans notre guide de comparaison des poutres pour mieux comprendre les critères de sélection.
Les dimensions des poutres en I peuvent varier en fonction des différents systèmes standards et méthodes de désignation régionales. Dans le commerce mondial de l'acier, les références de taille peuvent suivre des normes différentes en fonction des exigences du projet et des marchés de destination.
Lors de l'examen des spécifications des poutres en I, il est important de confirmer :
Que les dimensions soient métriques ou impériales
Si la désignation appartient à un système de normes spécifique
Que la longueur requise soit standard ou coupée sur mesure
Si la taille se situe dans la plage de laminage réelle du broyeur
Si le poids et la tolérance répondent aux spécifications du projet
Pour les approvisionnements commerciaux, il est conseillé aux acheteurs de confirmer les dimensions ainsi que la qualité, la quantité et la destination afin de garantir un devis précis provenant d'un fournisseur fiable. I beam supplier.
FAQ sur les dimensions des poutres en I
Q1 : Quelles sont les dimensions standard des poutres I ?
A1 : Les dimensions standard des poutres en I incluent la hauteur de la section, la largeur de la bride, l'épaisseur de l'âme, l'épaisseur de la bride et le poids par mètre. Les valeurs exactes dépendent de la norme applicable.
Q2 : Qu'est-ce qui est inclus dans un tableau des tailles de poutre en I ?
A2 : Un tableau des tailles de poutre en I comprend généralement la désignation, la taille de la section, les détails de l'épaisseur et le poids théorique à titre de référence.
Q3 : Toutes les tailles de poutre I sont-elles disponibles en stock ?
A3 : Pas nécessairement. La disponibilité dépend de la production, de la qualité et des stocks de l'usine. Il est recommandé de confirmer auprès d'un fournisseur avant de commander.
Q4 : Puis-je personnaliser la longueur des poutres ?
A4 : Oui, de nombreuses poutres en I peuvent être fournies dans des longueurs standard ou coupées aux tailles requises en fonction de la quantité commandée et de la capacité de traitement.
Q5 : Quelle est la différence entre une page de dimensions de poutres en I et une page de produit de poutres en I en acier ?
A5 : Cette page se concentre sur la référence des dimensions et la comparaison des tailles, tandis qu'une page produit fournit des informations détaillées telles que la qualité, l'application, la capacité d'approvisionnement et l'assistance en matière de tarification.
Q6 : Comment choisir la bonne taille de faisceau I ?
A6 : La taille correcte dépend de la charge structurelle, de la portée et des exigences techniques. Les acheteurs doivent confirmer les spécifications ainsi que la qualité et la quantité.
