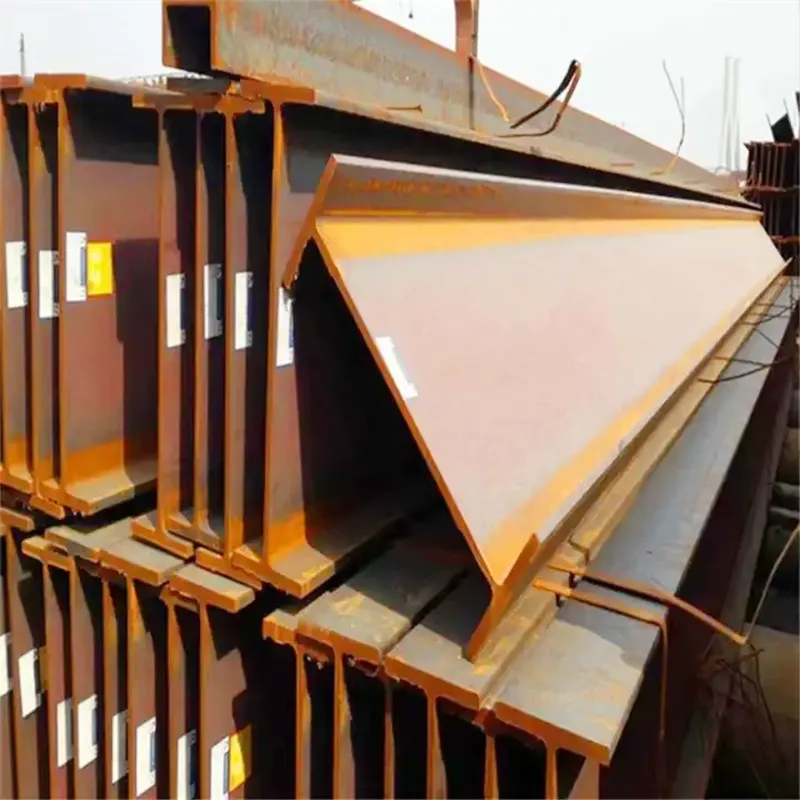

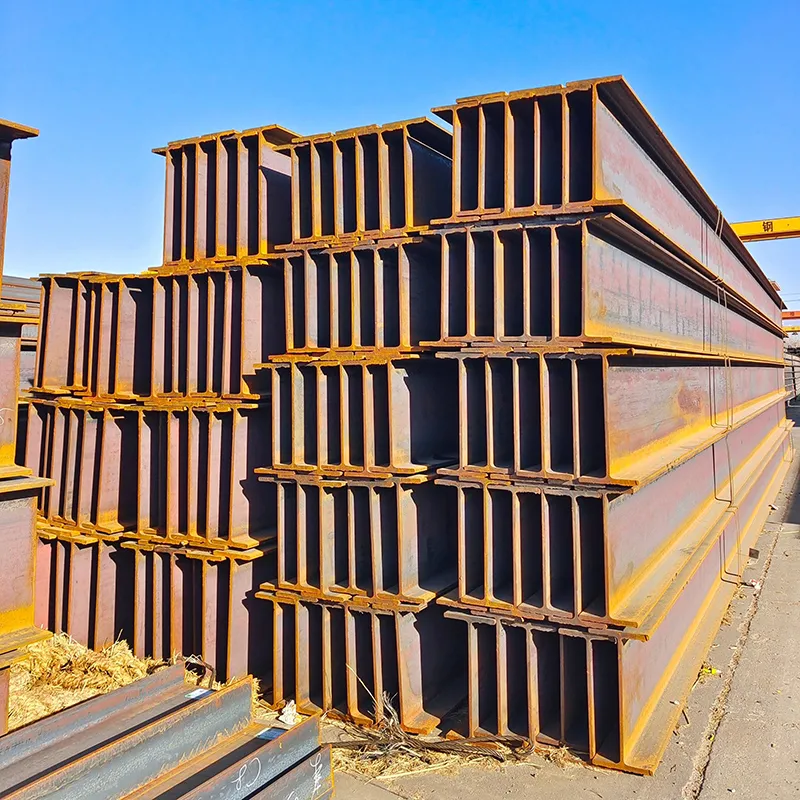

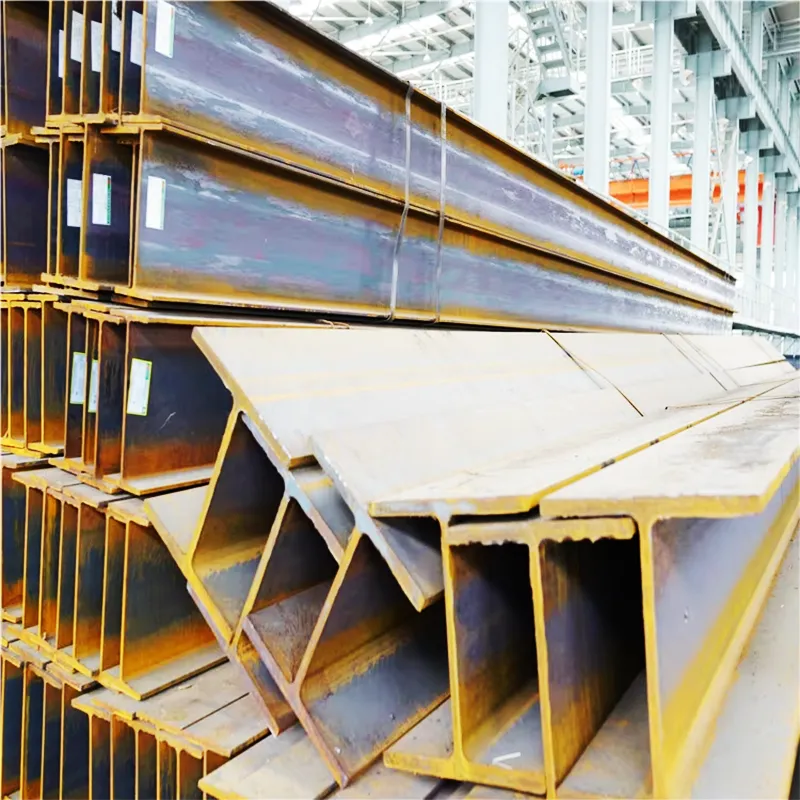

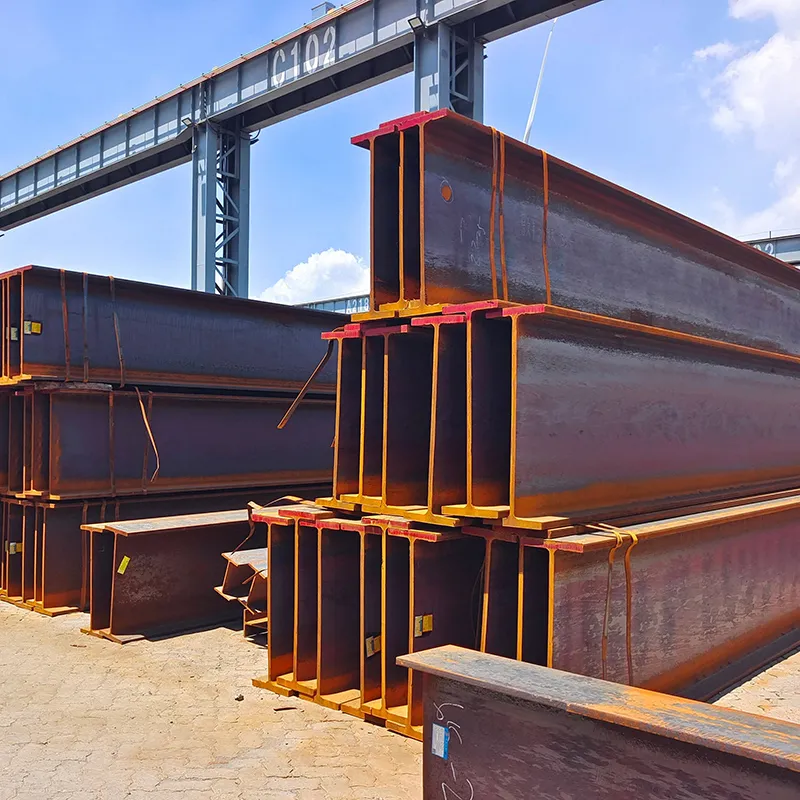

W-образная балка Американские широкие фланцевые балки

Параметр широких фланцевых балок

Широкие фланцевые балки привлекли большое внимание в области машиностроения благодаря своим превосходным конструктивным характеристикам и широкому применению. Являясь ключевой конструкционной сталью, она играет незаменимую роль в различных строительных и инфраструктурных проектах.

Балка WF, названная так из-за своей уникальной формы поперечного сечения, напоминающей буквы "H" или "W". Она состоит из широких фланцев, расположенных сверху и снизу, а также перемычки, вертикально соединяющей фланцы. Такая конструкция придает балке с широким фланцем превосходные механические свойства. Увеличение ширины кромки крыла позволяет стальной балке более эффективно противостоять деформации и повышает ее устойчивость к изгибу.

Стандарт	Американский стандарт
Материал	Q235B Q355B SS400 ASTM A36 S235 S355
Размер	Ширина полотна (В): 100-900 мм Ширина фланца (B): 100-300 мм Толщина полотна (t1): 5-30 мм Толщина фланца (t2): 5-30 м
Длина	длина 6м/9м/12м или по индивидуальному заказу в соответствии с запросом клиента;
Приложение	Строительные конструкции / Строительство зданий

Широко распространенное применение в промышленности

Строители используют W-образные балки во всей строительной отрасли для возведения широкого спектра различных жилых, коммерческих и муниципальных сооружений. Некоторые из наиболее распространенных применений включают:

В основном используется для каркасных конструкций коммерческих зданий, промышленных предприятий, жилых зданий и т.д.
Широко используется при строительстве автомобильных и железнодорожных мостов, в качестве основного конструкционного материала для главных балок и опор мостов
Используется для создания крупномасштабных систем обнаружения оборудования и обеспечения устойчивой опорной платформы для них
В башенных конструкциях, таких как башни связи и опоры ЛЭП, w-образные балки служат основными опорными элементами, обеспечивающими устойчивость

W-Образные стальные балки с широким фланцем по-американски

Стальная W-образная балка размером

Обозначение Имперский (в x фунтах/футах)	Глубина h (в)	Ширина tw (дюйм.)	Толщина полотна _w (дюйм.)	Толщина фланца tf (дюйм.)	Площадь сечения (дюйм.²)	Вес (фунт/фут)


Ш 27 x 178	27.8	14.09	0.725	1.190	52.3	178
Ш 27 x 161	27.6	14.02	0.660	1.080	47.4	161
Ш 27 x 146	27.4	14	0.605	0.975	42.9	146
Ш 27 x 114	27.3	10.07	0.570	0.930	33.5	114
Ш 27 x 102	27.1	10.02	0.515	0.830	30.0	102
Ш 27 x 94	26.9	10	0.490	0.745	27.7	94
Ш 27 x 84	26.7	9.96	0.460	0.640	24.8	84
Ш 24 x 162	25	13	0.705	1.220	47.7	162
Ш 24 x 146	24.7	12.9	0.650	1.090	43.0	146
Ш 24 x 131	24.5	12.9	0.605	0.960	38.5	131
Ш 24 x 117	24.3	12.8	0.55	0.850	34.4	117
Ш 24 x 104	24.1	12.75	0.500	0.750	30.6	104
Ш 24 x 94	24.1	9.07	0.515	0.875	27.7	94
Ш 24 x 84	24.1	9.02	0.470	0.770	24.7	84
Ш 24 x 76	23.9	9	0.440	0.680	22.4	76
Ш 24 x 68	23.7	8.97	0.415	0.585	20.1	68
Ш 24 x 62	23.7	7.04	0.430	0.590	18.2	62
Ш 24 x 55	23.6	7.01	0.395	0.505	16.2	55
Ш 21 x 147	22.1	12.51	0.720	1.150	43.2	147
Ш 21 x 132	21.8	12.44	0.650	1.035	38.8	132
Ш 21 x 122	21.7	12.39	0.600	0.960	35.9	122
Ш 21 x 111	21.5	12.34	0.550	0.875	32.7	111
Ш 21 x 101	21.4	12.29	0.500	0.800	29.8	101
Ш 21 x 93	21.6	8.42	0.580	0.930	27.3	93
Ш 21 x 83	21.4	8.36	0.515	0.835	24.3	83
Ш 21 x 73	21.2	8.3	0.455	0.740	21.5	73
Ш 21 x 68	21.1	8.27	0.430	0.685	20.0	68
Ш 21 x 62	21	8.24	0.400	0.615	18.3	62
Ш 21 x 57	21.1	6.56	0.405	0.650	16.7	57
Ш 21 x 50	20.8	6.53	0.380	0.535	14.7	50
Ш 21 x 44	20.7	6.5	0.350	0.450	13.0	44
Ш 18 x 119	19	11.27	0.655	1.060	35.1	119
Ш 18 x 106	18.7	11.2	0.590	0.940	31.1	106
Ш 18 x 97	18.6	11.15	0.535	0.870	28.5	97
Ш 18 x 86	18.4	11.09	0.480	0.770	25.3	86
Ш 18 x 76	18.2	11.04	0.425	0.680	22.3	76
Ш 18 x 71	18.5	7.64	0.495	0.810	20.8	71
Ш 18 x 65	18.4	7.59	0.450	0.750	19.1	65
Ш 18 x 60	18.2	7.56	0.415	0.695	17.6	60
Ш 18 x 55	18.1	7.53	0.390	0.630	16.2	55
Ш 18 x 50	18	7.5	0.355	0.570	14.7	50
Ш 18 x 46	18.1	6.06	0.360	0.605	13.5	46
Ш 18 x 40	17.9	6.02	0.315	0.525	11.8	40
Ш 18 x 35	17.7	6	0.300	0.425	10.3	35
Ш 16 x 100	16.97	10.425	0.585	0.985	29.4	100
Ш 16 x 89	16.75	10.365	0.525	0.875	26.2	89
Ш 16 x 77	16.52	10.295	0.455	0.760	22.6	77
Ш 16 x 67	16.33	10.235	0.395	0.665	19.7	67
Ш 16 x 57	16.43	7.120	0.430	0.715	16.8	57
Ш 16 x 50	16.26	7.070	0.380	0.630	14.7	50
Ш 16 x 45	16.13	7.035	0.345	0.565	13.3	45
Ш 16 x 40	16.01	6.995	0.305	0.505	11.8	40
Ш 16 x 36	15.86	6.985	0.295	0.430	10.6	36
Ш 16 x 31	15.88	5.525	0.275	0.440	9.12	31
Ш 16 x 26	15.69	5.5	0.250	0.345	7.68	26
Ш 14 x 132	14.66	14.725	0.645	1.030	38.8	132
Ш 14 x 120	14.48	14.670	0.590	0.940	35.3	120
Ш 14 x 109	14.32	14.605	0.525	0.860	32	109
Ш 14 x 99	14.16	14.565	0.485	0.780	29.1	99
Ш 14 x 90	14.02	14.520	0.440	0.710	26.5	90
Ш 14 x 82	14.31	10.130	0.510	0.855	24.1	82
Ш 14 x 74	14.17	10.070	0.450	0.785	21.8	74
Ш 14 x 68	14.04	10.035	0.415	0.720	20.0	68
Ш 14 x 61	13.89	9.995	0.375	0.645	17.9	61
Ш 14 x 53	13.92	8.060	0.370	0.660	15.6	53
Ш 14 x 48	13.79	8.030	0.340	0.595	14.1	48
Ш 14 x 43	13.66	7.995	0.305	0.530	12.6	43
Ш 14 x 38	14.10	6.770	0.310	0.515	11.2	38
Ш 14 x 34	13.98	6.745	0.285	0.455	10.0	34
Ш 14 x 30	13.84	6.730	0.270	0.385	8.85	30
Ш 14 x 26	13.91	5.025	0.255	0.420	7.69	26
Ш 14 x 22	13.74	5	0.230	0.335	6.49	22

Ш 12 x 136	13.41	12.4	0.79	1.250	39.9	136
Ш 12 x 120	13.12	12.32	0.71	1.105	35.3	120
Ш 12 x 106	12.89	12.22	0.61	0.990	31.2	106
Ш 12 x 96	12.71	12.16	0.55	0.900	28.2	96
Ш 12 x 87	12.53	12.125	0.515	0.810	25.6	87
Ш 12 x 79	12.38	12.08	0.47	0.735	23.2	79
Ш 12 x 72	12.25	12.04	0.43	0.670	21.1	72
Ш 12 x 65	12.12	12	0.39	0.605	19.1	65
Ш 12 x 58	12.19	10.01	0.36	0.640	17.0	58
Ш 12 x 53	12.06	9.995	0.345	0.575	15.6	53
Ш 12 x 50	12.19	8.08	0.37	0.640	14.7	50
Ш 12 x 45	12.06	8.045	0.335	0.575	13.2	45
Ш 12 x 40	11.94	8.005	0.295	0.515	11.8	40
Ш 12 x 35	12.50	6.56	0.3	0.520	10.3	35
Ш 12 x 30	12.34	6.52	0.26	0.440	8.8	30
Ш 12 x 26	12.22	6.490	0.23	0.380	7.7	26
Ш 12 x 22	12.31	4.03	0.26	0.425	6.5	22
Ш 12 x 19	12.16	4.005	0.235	0.350	5.6	19
Ш 12 x 16	11.99	3.990	0.22	0.265	4.7	16
Ш 12 x 14	11.91	3.970	0.2	0.225	4.2	14
Ш 10 x 112	11.36	10.415	0.755	1.250	32.9	112
Ш 10 x 100	11.1	10.340	0.680	1.1120	29.4	100
Ш 10 x 88	10.84	10.265	0.605	0.990	25.9	88
Ш 10 x 77	10.60	10.190	0.530	0.870	22.6	77
Ш 10 x 68	10.40	10.130	0.470	0.770	20.0	68
Ш 10 x 60	10.22	10.080	0.420	0.680	17.6	60
Ш 10 x 54	10.09	10.030	0.370	0.615	15.8	54
Ш 10 x 49	9.98	10	0.340	0.560	14.4	49
Ш 10 x 45	10.10	8.020	0.350	0.620	13.3	45
Ш 10 x 39	9.92	7.985	0.315	0.530	11.5	39
Ш 10 x 33	9.73	7.960	0.290	0.435	9.71	33
Ш 10 x 30	10.47	5.81	0.3	0.510	8.84	30
Ш 10 x 26	10.33	5.770	0.26	0.440	7.6	26
Ш 10 x 22	10.17	5.750	0.240	0.360	6.5	22
Ш 10 x 19	10.24	4.020	0.250	0.395	5.6	19
Ш 10 x 17	10.11	4.010	0.240	0.330	5	17
Ш 10 x 15	9.99	4	0.230	0.270	4.4	15
Ш 10 x 12	9.87	3.960	0.190	0.210	3.5	12
Ш 8 x 67	9.00	8.280	0.570	0.935	19.7	67
Ш 8 x 58	8.75	8.220	0.510	0.810	17.1	58
Ш 8 x 48	8.5	8.110	0.400	0.685	14.1	48
Ш 8 x 40	8.25	8.070	0.360	0.560	11.7	40
Ш 8 x 35	8.12	8.020	0.310	0.495	10.3	35
Ш 8 x 31	8.00	7.995	0.285	0.435	9.1	31
Ш 8 x 28	8.06	6.535	0.285	0.465	8.3	28
Ш 8 x 24	7.93	6.495	0.245	0.400	7.1	24
Ш 8 x 21	8.28	5.270	0.250	0.400	6.2	21
Ш 8 x 18	8.14	5.250	0.230	0.330	5.3	18
Ш 8 x 15	8.11	4.015	0.245	0.315	4.4	15
Ш 8 x 13	7.99	4	0.230	0.255	3.8	13
Ш 8 x 10	7.89	3.940	0.170	0.205	2.9	10
Ш 6 x 25	6.38	6.080	0.320	0.455	7.3	25
Ш 6 x 20	6.20	6.020	0.260	0.365	5.9	20
Ш 6 x 16	6.28	4.030	0.260	0.405	4.7	16
Ш 6 x 15	5.99	5.990	0.230	0.260	4.4	15
Ш 6 x 12	6.03	4	0.230	0.280	3.6	12
Ш 6 x 9	5.90	3.940	0.170	0.215	2.7	9
Ш 5 x 19	5.15	5.030	0.270	0.430	5.5	19
Ш 5 x 16	5.01	5	0.240	0.360	4.7	16
Ш 4 x 13	4.16	4.060	0.280	0.345	3.8	13

Особенности широких фланцевых балок

Высококачественный выбор материалов: В основном используется углеродистая и низколегированная сталь. Углеродистая сталь обладает хорошими эксплуатационными характеристиками и высокой экономической эффективностью, подходит для общего строительства; Низколегированная сталь обладает высокой прочностью, вязкостью и коррозионной стойкостью, что делает ее подходящей для крупномасштабных проектов со строгими требованиями.
Отличные механические характеристики: Высокая несущая способность, устойчивость к ударам и сейсмическим воздействиям.
Передовая технология горячей прокатки: повышает эффективность производства, улучшает механические свойства изделий и качество поверхности.
Мы можем предоставить широкий спектр стандартных спецификаций, а также предложить индивидуальные услуги.
