Esta página proporciona tamaños de tuberías galvanizadas y dimensiones de tuberías GI estándar para construcción, sistemas de agua, cercas y aplicaciones estructurales al aire libre. Puede revisar los tamaños comunes de tubos de acero galvanizado, incluido el diámetro exterior, el espesor de la pared y el rango de longitud.
Para especificaciones de recubrimiento y detalles de suministro comercial, visite nuestro página de producto de tubo de acero galvanizado.
Descripción general de las dimensiones de la tubería galvanizada
Los tubos de acero galvanizado se utilizan ampliamente en construcción, transmisión de agua, andamios, cercas, sistemas de invernaderos y proyectos estructurales al aire libre debido a su resistencia a la corrosión y su larga vida útil. Esta página proporciona una práctica tabla de tamaños de tuberías galvanizadas que cubre diámetros exteriores comunes, espesores de pared y referencias de dimensiones estándar utilizadas en los mercados globales.
Puede revisar las dimensiones de las tuberías GI estándar, comprender los métodos de dimensionamiento de las tuberías y comparar las especificaciones utilizadas comúnmente para diferentes aplicaciones. Para obtener detalles de productos comerciales, opciones de recubrimiento y capacidad de suministro de exportación, visite nuestro tubo de acero galvanizado página del producto.
Para los compradores que comparan diferentes métodos de fabricación de tuberías, también pueden revisar nuestra tubo de acero REG y tubo de acero sin costura recursos.
Las dimensiones de las tuberías galvanizadas generalmente están definidas por:
Diámetro exterior (DE)
Espesor de la pared
Longitud de la tubería
Horario (SCH)
Espesor del recubrimiento de zinc
La mayoría de los tubos galvanizados se producen a partir de tubos de acero soldados y luego se recubren con zinc mediante procesos de galvanizado en caliente o pregalvanizado. Debido a que las tuberías galvanizadas se utilizan a menudo en ambientes exteriores o húmedos, tanto la precisión de las dimensiones como la calidad del recubrimiento son factores importantes.
En proyectos internacionales, los compradores también pueden comparar galvanized pipe dimensions con estándares más amplios de dimensiones de tuberías de acero para garantizar la compatibilidad con accesorios y sistemas de ingeniería.
Información de la industria: En Tianjin Muchang, a menudo recordamos a los clientes que para tuberías de 12 pulgadas o menos, el NPS siempre es más pequeño que el diámetro exterior real. Por ejemplo, una “tubería de 12 pulgadas” tiene en realidad 12,75 pulgadas de ancho.

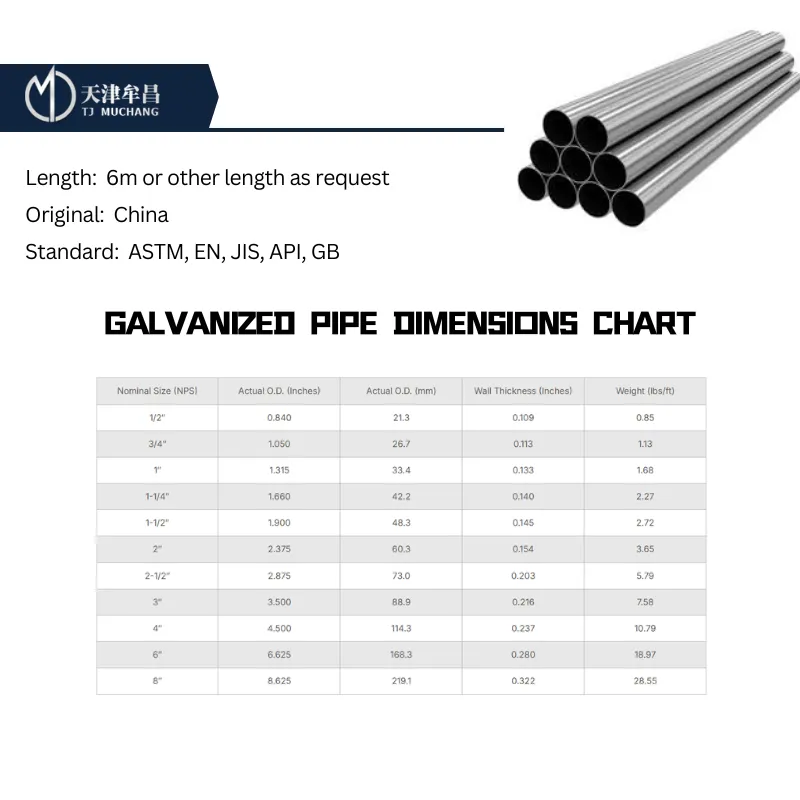

A continuación se muestran los datos de referencia estándar para tuberías ASTM A53/Cédula 40. Esta es la base para la mayoría de las aplicaciones comerciales e industriales.
| Tamaño nominal (NPS) | D.O. real (pulgadas) | D.O. real (mm) | Grosor de la pared (pulgadas) | Peso (libras/pies) |
| 1/2″ | 0.840 | 21.3 | 0.109 | 0,85 |
| 3/4″ | 1.050 | 26,7 | 0.113 | 1.13 |
| 1″ | 1.315 | 33.4 | 0.133 | 1,68 |
| 1-1/4″ | 1.660 | 42.2 | 0.140 | 2.27 |
| 1-1/2″ | 1.900 | 48.3 | 0.145 | 2.72 |
| 2″ | 2.375 | 60.3 | 0.154 | 3.65 |
| 2-1/2″ | 2.875 | 73.0 | 0.203 | 5.79 |
| 3″ | 3.500 | 88,9 | 0.216 | 7,58 |
| 4″ | 4.500 | 114.3 | 0.237 | 10,79 |
| 6″ | 6.625 | 168,3 | 0.280 | 18,97 |
| 8″ | 8.625 | 219.1 | 0.322 | 28,55 |
Notas:
Los tamaños de tubería galvanizada anteriores se proporcionan como referencia de dimensiones generales.
La tolerancia real del espesor de la pared y el recubrimiento de zinc pueden variar según el estándar de producción y el entorno de aplicación.
Los tamaños disponibles pueden diferir según el rango de producción del molino y el destino de exportación.
Si necesita disponibilidad de stock exacta o dimensiones basadas en proyectos, comuníquese con nuestro equipo de cotización de tubos galvanizados para confirmación.
Los tubos galvanizados se utilizan ampliamente en:
Sistemas de transmisión de agua.
Proyectos de construcción al aire libre.
Sistemas de andamios
Estructuras de invernadero
Riego agrícola
Sistemas de vallas y barandillas.
Fabricación mecánica y estructural.
Para aplicaciones estructurales que requieren mayor diámetro y menores requisitos de recubrimiento, los compradores también pueden comparar productos con nuestros tubo de acero REG soluciones.
Para sistemas relacionados con la presión o ambientes de alta temperatura, algunos proyectos pueden preferir tubo de acero sin costura productos dependiendo de los requisitos de ingeniería.
La tabla de tuberías se refiere al sistema de clasificación del espesor de pared utilizado en la fabricación de tuberías de acero. Los programas comunes para tuberías galvanizadas incluyen:
ESC 10
ESC 20
SC 40
SC 80
Los números de cédula más altos generalmente indican paredes de tubería más gruesas y mayor resistencia a la presión.
Muchos compradores que buscan dimensiones de tuberías galvanizadas también necesitan datos comparativos del espesor de las paredes. Para una referencia de espesor más amplia, también puede revisar nuestra tabla de espesor de tubería y tabla de programación de tuberías recursos.
Cómo elegir el tamaño adecuado de tubería galvanizada
La elección del tamaño correcto de tubería galvanizada depende de varios factores:
1. Entorno de aplicación
Los ambientes exteriores y corrosivos pueden requerir un recubrimiento de zinc más grueso.
2. Requisito de presión
Los sistemas de mayor presión pueden requerir paredes más gruesas.
3. Sistema de conexión de tuberías
La compatibilidad dimensional con accesorios y válvulas es importante.
4. Requisito estructural
Los proyectos que involucran andamios o estructuras de soporte pueden priorizar el espesor y la resistencia de las paredes.
5. Requisito estándar
Diferentes países y proyectos pueden seguir diferentes estándares dimensionales.
Para proyectos de abastecimiento industrial, se anima a los compradores a confirmar las dimensiones junto con los requisitos de recubrimiento, la cantidad y el puerto de destino antes de realizar pedidos con un gramoproveedor de tubos de acero galvanizado.
P1: ¿Cuáles son los tamaños de tubería galvanizada estándar?
R1: Los tamaños de tubería galvanizada estándar generalmente se basan en el diámetro exterior, el espesor de la pared y el tamaño nominal de la tubería.
P2: ¿Qué es la pipa GI?
A2: Tubería GI significa tubería de hierro galvanizado o tubería de acero galvanizado recubierta con zinc para protección contra la corrosión.
P3: ¿Las tuberías galvanizadas son sin costura o están soldadas?
R3: La mayoría de los tubos galvanizados se producen a partir de tubos de acero soldados, aunque también están disponibles algunos tubos galvanizados sin costura.
P4: ¿Cuál es la diferencia entre la tubería galvanizada SCH 40 y SCH 80?
A4: Las tuberías SCH 80 tienen paredes más gruesas y generalmente proporcionan una mayor resistencia a la presión que las tuberías SCH 40.
P5: ¿Se pueden personalizar los tubos galvanizados?
A5: Sí. La longitud de la tubería, el espesor del recubrimiento de zinc y los servicios de procesamiento a menudo se pueden personalizar según los requisitos del proyecto.
P6: ¿Las tuberías galvanizadas son adecuadas para uso en exteriores?
A6: Sí. Las tuberías galvanizadas se usan comúnmente en exteriores porque el recubrimiento de zinc mejora la resistencia a la corrosión.
¿Busca una cotización de tubos de acero galvanizado según dimensiones específicas y requisitos de recubrimiento?
Por favor envíenos:
Diámetro exterior
Grosor de la pared
Requisito de recubrimiento de zinc
Cantidad
Longitud
Puerto de destino
Detalles de la aplicación
Para obtener una respuesta más rápida, comuníquese con nuestra página de contacto de tubos de acero galvanizado con información completa sobre las especificaciones.
