Cette page fournit les tailles de tuyaux galvanisés et les dimensions de tuyaux GI standard pour la construction, les systèmes d'eau, les clôtures et les applications structurelles extérieures. Vous pouvez consulter les tailles courantes de tubes en acier galvanisé, notamment le diamètre extérieur, l'épaisseur de paroi et la plage de longueurs.
Pour les spécifications de revêtement et les détails des fournitures commerciales, veuillez visiter notre page produit en tube d'acier galvanisé.
Aperçu des dimensions des tuyaux galvanisés
Les tuyaux en acier galvanisé sont largement utilisés dans la construction, le transport d'eau, les échafaudages, les clôtures, les systèmes de serres et les projets de structure extérieure en raison de leur résistance à la corrosion et de leur longue durée de vie. Cette page fournit un tableau pratique des tailles de tuyaux galvanisés couvrant les diamètres extérieurs courants, les épaisseurs de paroi et les références de dimensions standard utilisées sur les marchés mondiaux.
Vous pouvez consulter les dimensions standard des tuyaux GI, comprendre les méthodes de dimensionnement des tuyaux et comparer les spécifications couramment utilisées pour différentes applications. Pour plus de détails sur les produits commerciaux, les options de revêtement et la capacité d'approvisionnement à l'exportation, veuillez visiter notre tube en acier galvanisé page produit.
Pour les acheteurs comparant différentes méthodes de fabrication de tuyaux, vous pouvez également consulter notre Tube en acier REG et tuyau en acier sans soudure ressources.
Les dimensions des tuyaux galvanisés sont généralement définies par :
Diamètre extérieur (OD)
Épaisseur de paroi
Longueur du tuyau
Horaire (SCH)
Épaisseur du revêtement de zinc
La plupart des tuyaux galvanisés sont produits à partir de tuyaux en acier soudés, puis recouverts de zinc par des procédés de galvanisation à chaud ou de pré-galvanisation. Étant donné que les tuyaux galvanisés sont souvent utilisés dans des environnements extérieurs ou humides, la précision des dimensions et la qualité du revêtement sont des facteurs importants.
Dans les projets internationaux, les acheteurs peuvent également comparer galvanized pipe dimensions avec des normes plus larges sur les dimensions des tuyaux en acier pour garantir la compatibilité avec les raccords et les systèmes d'ingénierie.
Aperçu de l'industrie : Chez Tianjin Muchang, nous rappelons souvent aux clients que pour les tuyaux de 12 pouces et moins, le NPS est toujours plus petit que le diamètre extérieur réel. Par exemple, un « tuyau de 12 pouces » mesure en réalité 12,75 pouces de large.

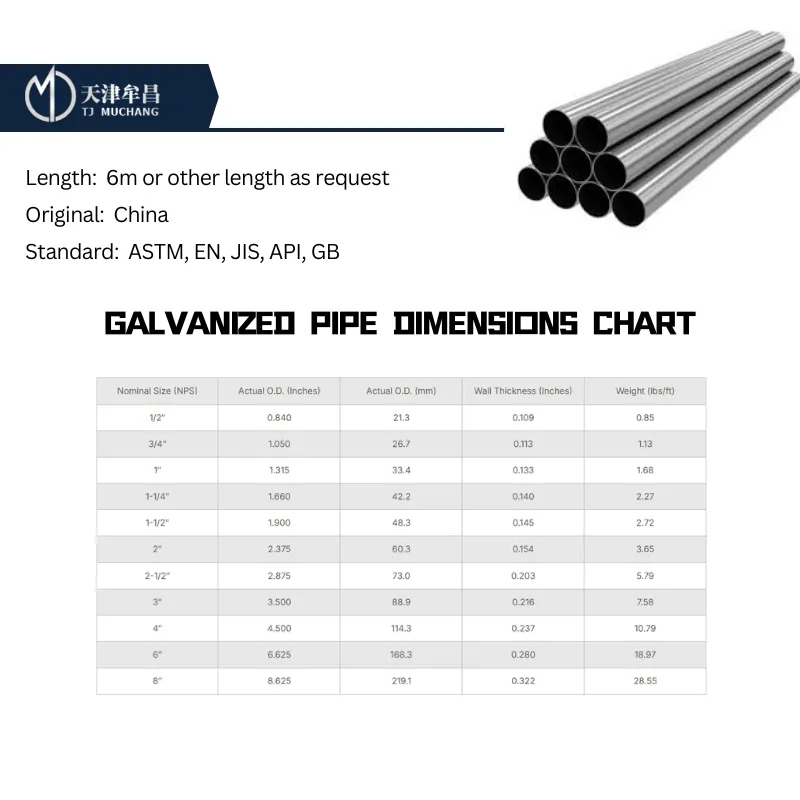

Vous trouverez ci-dessous les données de référence standard pour les tuyaux ASTM A53 / Schedule 40. Il s'agit de la base de référence pour la plupart des applications commerciales et industrielles.
| Taille nominale (NPS) | D.O. réelle (Pouces) | D.O. réelle (mm) | Épaisseur de paroi (pouces) | Poids (lb/pi) |
| 1/2″ | 0,840 | 21.3 | 0,109 | 0,85 |
| 3/4″ | 1.050 | 26,7 | 0,113 | 1.13 |
| 1″ | 1.315 | 33.4 | 0,133 | 1,68 |
| 1-1/4″ | 1.660 | 42.2 | 0,140 | 2.27 |
| 1-1/2″ | 1.900 | 48.3 | 0,145 | 2,72 |
| 2″ | 2.375 | 60,3 | 0,154 | 3,65 |
| 2-1/2″ | 2.875 | 73,0 | 0,203 | 5,79 |
| 3″ | 3.500 | 88,9 | 0,216 | 7.58 |
| 4″ | 4.500 | 114.3 | 0,237 | 10.79 |
| 6″ | 6,625 | 168,3 | 0,280 | 18.97 |
| 8″ | 8.625 | 219.1 | 0,322 | 28h55 |
Remarques :
Les tailles de tuyaux galvanisés ci-dessus sont fournies à titre de référence générale sur les dimensions.
La tolérance réelle de l'épaisseur de paroi et du revêtement de zinc peut varier en fonction des normes de production et de l'environnement d'application.
Les tailles disponibles peuvent différer en fonction de la gamme de production de l'usine et de la destination d'exportation.
Si vous avez besoin d'une disponibilité exacte en stock ou de dimensions basées sur un projet, veuillez contacter notre équipe de devis de tuyaux galvanisés pour confirmation.
Les tuyaux galvanisés sont largement utilisés dans :
Systèmes de transmission d'eau
Projets de construction extérieure
Systèmes d'échafaudage
Structures de serre
Irrigation agricole
Systèmes de clôtures et garde-corps
Fabrication mécanique et structurelle
Pour les applications structurelles nécessitant un diamètre plus grand et des exigences de revêtement inférieures, les acheteurs peuvent également comparer les produits avec nos Tube en acier REG solutions.
Pour les systèmes liés à la pression ou aux environnements à haute température, certains projets peuvent préférer tuyau en acier sans soudure produits en fonction des exigences techniques.
La nomenclature des tuyaux fait référence au système de classification des épaisseurs de paroi utilisé dans la fabrication des tuyaux en acier. Les calendriers courants pour les tuyaux galvanisés comprennent :
SCH 10
SCH 20
SCH 40
SCH 80
Des numéros de programme plus élevés indiquent généralement des parois de tuyaux plus épaisses et une plus grande résistance à la pression.
De nombreux acheteurs recherchant les dimensions des tuyaux galvanisés ont également besoin de données de comparaison de l'épaisseur des parois. Pour une référence d'épaisseur plus large, vous pouvez également consulter notre tableau d'épaisseur de tuyau et tableau de planification de tuyau ressources.
Comment choisir la bonne taille de tuyau galvanisé
Le choix de la bonne taille de tuyau galvanisé dépend de plusieurs facteurs :
1. Environnement d'application
Les environnements extérieurs et corrosifs peuvent nécessiter un revêtement de zinc plus épais.
2. Exigence de pression
Les systèmes à pression plus élevée peuvent nécessiter des murs plus épais.
3. Système de connexion de tuyaux
La compatibilité dimensionnelle avec les raccords et les vannes est importante.
4. Exigence structurelle
Les projets impliquant des échafaudages ou des structures de support peuvent donner la priorité à l’épaisseur et à la résistance des murs.
5. Exigence standard
Différents pays et projets peuvent suivre des normes dimensionnelles différentes.
Pour les projets d'approvisionnement industriel, les acheteurs sont encouragés à confirmer les dimensions ainsi que les exigences de revêtement, la quantité et le port de destination avant de passer des commandes auprès d'un gfournisseur de tuyaux en acier alvanisé.
Q1 : Quelles sont les tailles standard de tuyaux galvanisés ?
A1 : Les tailles de tuyaux galvanisés standard sont généralement basées sur le diamètre extérieur, l’épaisseur de paroi et la taille nominale des tuyaux.
Q2 : Qu’est-ce que le tuyau GI ?
A2 : Tuyau GI signifie un tuyau en fer galvanisé ou un tuyau en acier galvanisé recouvert de zinc pour la protection contre la corrosion.
Q3 : Les tuyaux galvanisés sont-ils sans soudure ou soudés ?
A3 : La plupart des tuyaux galvanisés sont produits à partir de tuyaux en acier soudés, bien que certains tuyaux galvanisés sans soudure soient également disponibles.
Q4 : Quelle est la différence entre les tuyaux galvanisés SCH 40 et SCH 80 ?
A4 : Les tuyaux SCH 80 ont des parois plus épaisses et offrent généralement une résistance à la pression plus élevée que les tuyaux SCH 40.
Q5 : Les tuyaux galvanisés peuvent-ils être personnalisés ?
A5 : Oui. La longueur des tuyaux, l'épaisseur du revêtement de zinc et les services de traitement peuvent souvent être personnalisés en fonction des exigences du projet.
Q6 : Les tuyaux galvanisés sont-ils adaptés à une utilisation en extérieur ?
A6 : Oui. Les tuyaux galvanisés sont couramment utilisés à l’extérieur car le revêtement en zinc améliore la résistance à la corrosion.
Vous recherchez un devis de tuyaux en acier galvanisé basé sur des dimensions spécifiques et des exigences de revêtement ?
Merci de nous envoyer :
Diamètre extérieur
Épaisseur de paroi
Exigence de revêtement de zinc
Quantité
Longueur
Port de destination
Détails de la candidature
Pour une réponse plus rapide, veuillez contacter notre page de contact sur les tubes en acier galvanisé avec des informations complètes sur les spécifications.
